Digitaler Zwilling für Bestandsgebäude
Ein digitaler Zwilling eines Gebäudes ist weit mehr als ein 3D-Modell. Er bildet den realen Bestand digital und geometrisch nachvollziehbar ab und schafft damit eine belastbare Grundlage für Planung, Sanierung, Umbau, Dokumentation und Betrieb.
Durch präzises 3D-Laserscanning entsteht eine Punktwolke als digitales Abbild des Bestands. Daraus lassen sich verformungsfreie Aufmaße, BIM-Modelle, Grundrisse, Schnitte, Ansichten und Fassaden-Orthofotos ableiten. Gerade bei Bestandsgebäuden, komplexen technischen Anlagen oder denkmalgeschützten Objekten reduziert ein digitaler Zwilling Planungsrisiken und schafft Klarheit über die tatsächlichen Gegebenheiten vor Ort.
Was ist ein digitaler Zwilling im Bauwesen?
Ein digitaler Zwilling ist die digitale Abbildung eines realen Gebäudes oder einer Anlage. Im Bauwesen beschreibt der Begriff in der Praxis meist einen präzise erfassten Gebäudebestand, der als Punktwolke, 2D-Bestandsplan, 3D-Modell oder BIM-Modell weiterverarbeitet wird.
Der Nutzen liegt nicht im Schlagwort selbst, sondern in der belastbaren Datengrundlage: Statt auf alte Pläne, unvollständige Bestandsunterlagen oder händische Messungen angewiesen zu sein, basiert die Planung auf real erfasster Geometrie.
Bei Bestandsgebäuden bedeutet das:
- reale Maße statt Annahmen
- nachvollziehbare Abweichungen im Bestand
- bessere Planungsgrundlage für Umbau und Sanierung
- weniger Nachträge und Kollisionen in der Ausführung

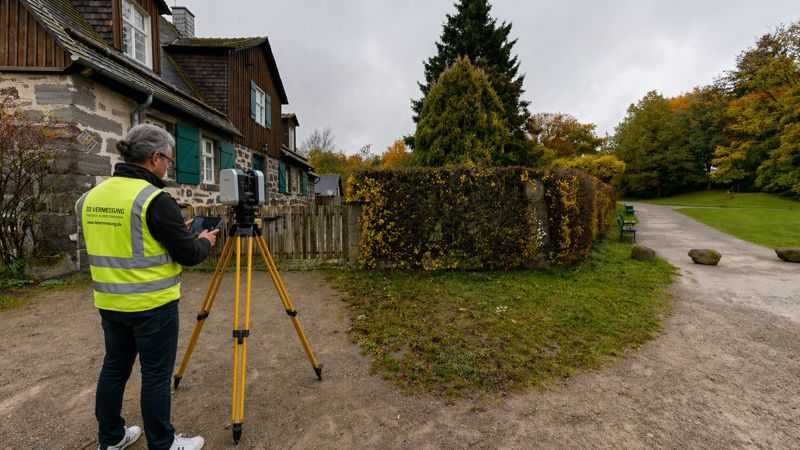

Verformungsfreies Aufmaß mit 3D-Laserscanner als Grundlage
Die Qualität eines digitalen Zwillings steht und fällt mit der Erfassung. Ein verformungsfreies Aufmaß per 3D-Laserscanner ermöglicht eine flächenhafte und geometrisch belastbare Aufnahme komplexer Bestandsstrukturen.
Im Gegensatz zu Einzelmaßen oder vereinfachten Handaufmaßen werden Wände, Decken, Fassaden, Dachflächen, Öffnungen, Leitungsführungen und technische Anlagen im Zusammenhang erfasst.
Das ist besonders relevant bei:
- Altbauten und historischen Gebäuden
- verwinkelten Bestandsgebäuden
- Fassaden mit unregelmäßiger Geometrie

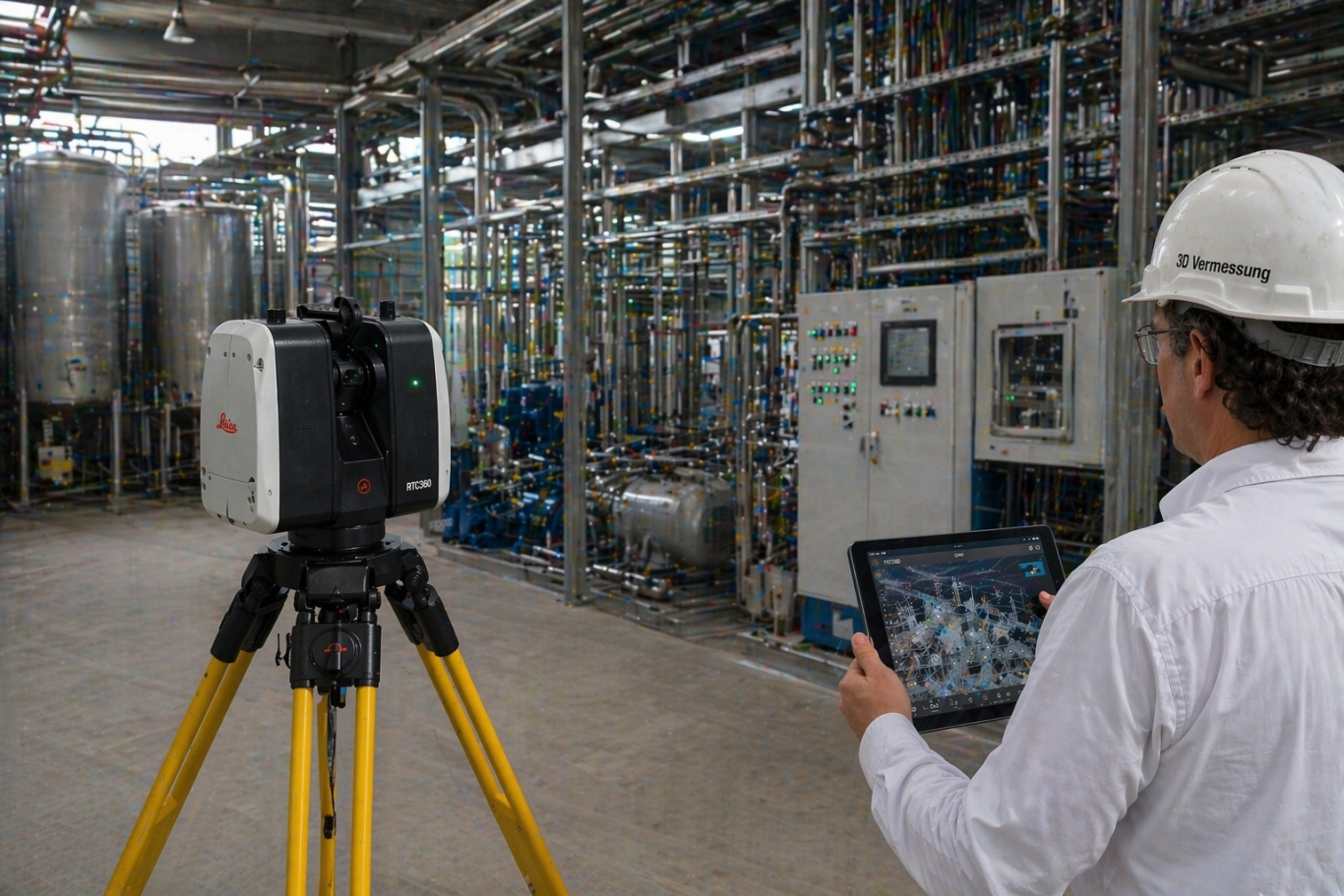

- Industrie- und TGA-Beständen
- Projekten mit hoher Genauigkeitsanforderung
Ein sauber erfasster Laserscan bildet die reale Situation ab, einschließlich Abweichungen, Verzügen und Unregelmäßigkeiten des Bestands. Genau darin liegt der entscheidende Unterschied zu vereinfachten Bestandsmodellen.
Vom Laserscan zur Punktwolke, zum BIM-Modell und zum digitalen Gebäudebestand
Der typische Workflow eines digitalen Zwillings beginnt mit der 3D-Erfassung vor Ort. Aus den Scans entsteht eine registrierte Punktwolke, die als digitale Grundlage für weitere Planungsdaten dient.
Je nach Projektziel lassen sich daraus unterschiedliche Ergebnisse ableiten:
- Punktwolke als E57, RCP oder weiteres Austauschformat
- 2D-Bestandspläne als PDF oder DWG/DXF
- BIM-Modell als IFC oder Revit-Modell
- Fassadenaufmaß und Orthofotos
- dokumentierte Bestandsgrundlage für Fachplaner und Ausführende
Für Architektur, TGA und Sanierung ist besonders relevant, dass der digitale Zwilling nicht nur visuell, sondern planerisch nutzbar ist. Entscheidend ist daher nicht nur die Datenerfassung, sondern die strukturierte Ableitung in verwertbare Modelle und Pläne.

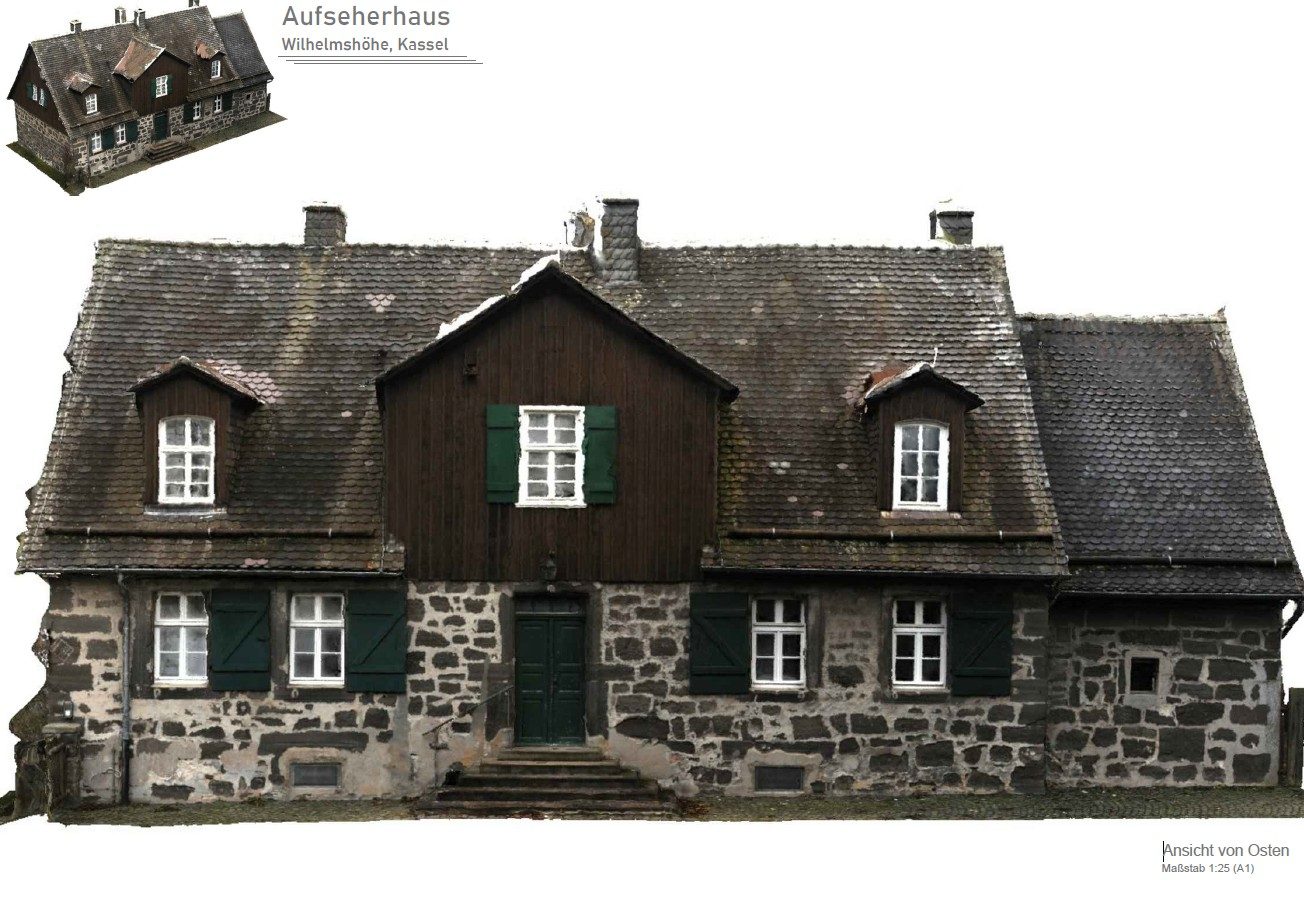

Fassadenansichten als Orthofoto – präzise Grundlage für Planung und Sanierung
In vielen Projekten – insbesondere im Denkmalschutz – wird eine präzise Bestands- und Schadensdokumentation ausdrücklich gefordert.
Fassaden-Orthofotos bieten hierfür eine verlässliche und maßhaltige Grundlage und werden in der Praxis regelmäßig als Bestandteil der Bauakte verwendet.
Im Gegensatz zu herkömmlichen Fotografien sind Orthofotos geometrisch entzerrt und ermöglichen eine exakte Auswertung von Fassadenstrukturen, Öffnungen und Schäden.
Damit eignen sie sich nicht nur zur Dokumentation, sondern auch als Grundlage für Planung, Abstimmung mit Behörden und spätere Nachweise.
Typische Anwendungsfälle:
- Bestandsdokumentation für Denkmalschutzbehörden
- Schadensdokumentation an Fassaden
- Grundlage für Sanierungs- und Restaurierungskonzepte
- Abstimmung mit Behörden im Genehmigungsverfahren
- Bestandteil der Bauakte
Ein maßhaltiges Orthofoto schafft hier eine deutlich höhere Verlässlichkeit als klassische Fotos und reduziert Interpretationsspielräume bei der Bewertung des Bestands.
In der Praxis werden Orthofotos von Fassaden regelmäßig von Denkmalschutzbehörden als Bestandteil der Bestands- und Schadensdokumentation gefordert.
Für welche Projekte ist ein digitaler Zwilling sinnvoll?
Ein digitaler Zwilling ist besonders dann sinnvoll, wenn verlässliche Bestandsdaten für weitere Entscheidungen benötigt werden. Typische Anwendungsbereiche sind:
- Sanierung und Umbau von Bestandsgebäuden
- Fassadenplanung und Fenstererneuerung
- BIM-Bestandsmodellierung
- Bestandsaufnahme technischer Anlagen
- Dokumentation für Denkmalschutz
- Planungsgrundlage für Architekten und Fachplaner
- digitale Bestandsdaten für Bauherren und Eigentümer
- Grundlage für Ausschreibung, Ausführung und Koordination
Je komplexer der Bestand und je höher das Risiko von Planungsfehlern, desto größer ist der Nutzen einer präzisen digitalen Erfassung.
Ihre Vorteile durch einen digitalen Zwilling des Bestands
Ein digitaler Zwilling schafft nicht nur bessere Unterlagen, sondern vor allem mehr Entscheidungssicherheit.
Wesentliche Vorteile:
- belastbare Datengrundlage für Planung und Sanierung
- weniger Unsicherheit bei unvollständigen Altunterlagen
- bessere Koordination zwischen Architektur, TGA und Ausführung
- nachvollziehbare Geometrie im Bestand
- präzisere Mengenermittlung und Vorbereitung
- Reduzierung von Nachträgen und Planungsfehlern
- langfristig nutzbare digitale Bestandsdokumentation
Der wirtschaftliche Nutzen entsteht meist nicht durch das Modell allein, sondern durch die Vermeidung falscher Annahmen im späteren Projektverlauf.
Welche Ergebnisse und Daten erhalten Sie?
Je nach Projektumfang können folgende Ergebnisse bereitgestellt werden:
- Punktwolken in E57 oder RCP
- Grundrisse, Schnitte und Ansichten als PDF
- CAD-Daten in DWG/DXF
- BIM-Modelle in IFC oder Revit
- Fassaden-Orthofotos
- Dokumentation von Dach- und Fassadenflächen
- digitale Bestandsunterlagen für Architekten und Fachplaner
Wichtig ist, dass die Datenausgabe zum tatsächlichen Planungsziel passt. Nicht jedes Projekt benötigt ein vollständiges BIM-Modell, aber fast jedes Bestandsprojekt profitiert von präzisen digitalen Grundlagen.
Digitaler Zwilling für Architekten, Fachplaner, Eigentümer und Denkmalschutz
Der Nutzen variiert je nach Auftraggeber:
Für Architekten:
präzise Bestandsgrundlage für Entwurf, Umbau und Ausführungsplanung
Für Fachplaner / TGA:
verlässliche Geometrie für Leitungsführung, Technikräume und Bestandskoordination
Für Eigentümer und Bauherren:
bessere Planungsgrundlage, weniger Unsicherheit und klarere Entscheidungsbasis
Für Denkmalschutz und historische Gebäude:
präzise Dokumentation des Bestands einschließlich unregelmäßiger Geometrien, Fassadenstrukturen und besonderer Bauteile
Häufige Fragen zum digitalen Zwilling von Gebäuden
Was ist der Unterschied zwischen einer Punktwolke und einem digitalen Zwilling?
Eine Punktwolke ist die digitale Rohdatengrundlage aus der 3D-Erfassung. Ein digitaler Zwilling umfasst die weiterverarbeitete, nutzbare Abbildung des Gebäudes, zum Beispiel als Plan, 3D-Modell oder BIM-Modell.
Wie genau ist ein digitales Aufmaß mit 3D-Laserscanner?
Die erreichbare Genauigkeit hängt von Projektziel, Objektgeometrie, Zugänglichkeit und Auswerteumfang ab. Für viele Bestands- und Sanierungsprojekte liefert 3D-Laserscanning eine deutlich belastbarere Grundlage als konventionelle Handaufmaße. Es wird davon ausgegangen, dass Abweichungen auf einer Distanz von 10 Metern bis maximal 2-4 Millimeter entstehen können.
Eignet sich ein digitaler Zwilling auch für Altbau und Denkmalschutz?
Ja. Gerade bei unregelmäßigen Bestandsgebäuden, historischen Fassaden und komplexen Geometrien ist die digitale Erfassung besonders sinnvoll.
Kann aus der Punktwolke ein BIM-Modell erstellt werden?
Ja. Auf Basis der Punktwolke können je nach Projektumfang strukturierte BIM-Modelle erstellt werden, etwa in Revit oder IFC.
Können Fassaden als Orthofoto bereitgestellt werden?
Ja. Maßhaltige Fassaden-Orthofotos sind insbesondere für Sanierung, Fensterplanung, Denkmalschutz und Fassadenkonzepte sinnvoll.
