3D-Laserscanning Oberschule Ottbergen – Digitale Bestandsvermessung für Planung und Sanierung
Für die Oberschule - Richard von Weizäcker Schule - in Ottbergen wurde eine umfassende digitale Bestandsvermessung mittels 3D-Laserscanning durchgeführt.
Ziel war die vollständige und präzise Erfassung des Gebäudebestands als Grundlage für die weitere Planung und Sanierung eines öffentlichen Schulgebäudes.
Die erzeugten Bestandsdaten ermöglichen eine sichere Projektbearbeitung und bilden die Grundlage für alle weiteren Planungsprozesse.
Die Vermessung von Schulgebäuden erfordert eine strukturierte und vollständige Erfassung aller Gebäudeteile, um eine sichere Planung im laufenden Betrieb zu gewährleisten.
Weitere Projekte im Bereich 3D-Laserscanning umfassen unter anderem Schulgebäude wie die Oberschule Söhlde sowie Universitätsgebäude in Braunschweig.
Bestandsaufnahme und 3D-Modellierung – Oberschule Ottbergen
Waldstraße 16, 31174 Schellerten

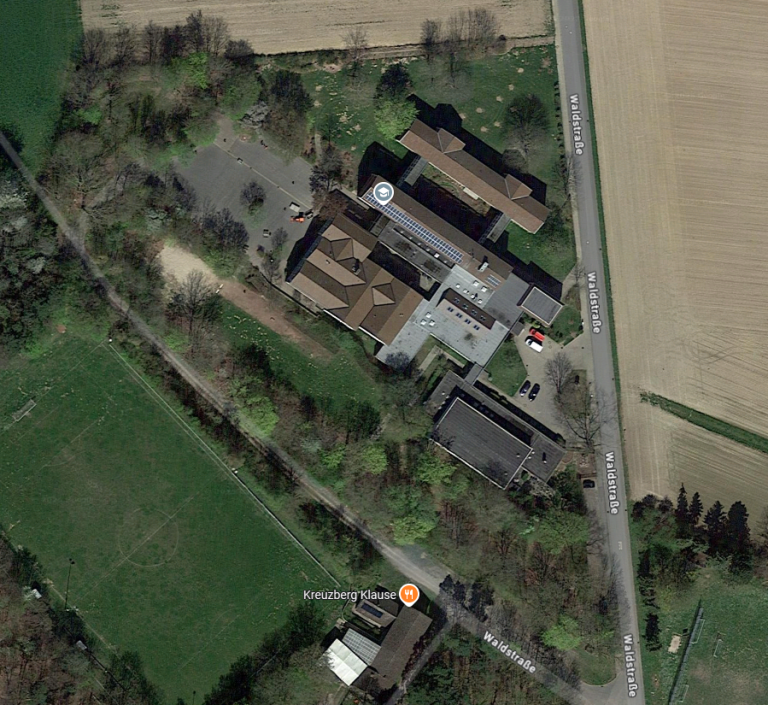

Luftbild der Schule

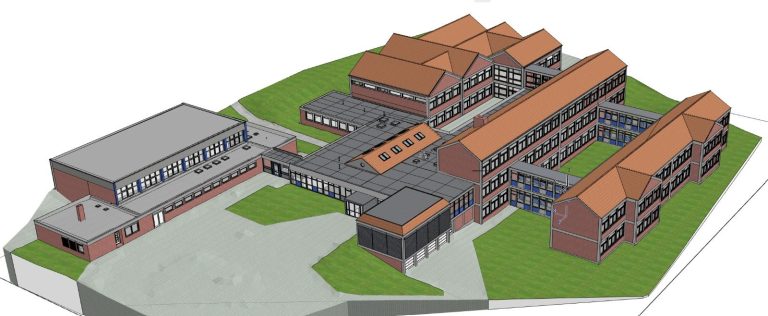

Abbild des 3D Modells wie in ArchiCAD erstellt.
Die Richard-von-Weizsäcker-Oberschule in Ottbergen, östlich von Hildesheim, wurde im Rahmen einer geplanten seriellen energetischen Sanierung vollständig digital erfasst.
Für die Planung war ein präzises Außenaufmaß des gesamten Gebäudekomplexes erforderlich. Die Schule besteht aus mehreren miteinander verbundenen Baukörpern, die sich auf einem geneigten Gelände von Süd nach Nord erstrecken. Diese topografische Situation stellte besondere Anforderungen an die Laservermessung.
Zusätzlich erschwerten unterschiedliche Dachformen – darunter Sattel-, Pult- und Flachdächer – die vollständige Erfassung. Daher wurden ergänzend Dachaufnahmen durchgeführt, um ein vollständiges und maßhaltiges 3D-Modell zu erzeugen.
Der Gebäudebestand umfasst einen Beton-Skelettbau als Hauptstruktur sowie Verbindungs- und Funktionselemente in Pfosten-Riegel-Bauweise. Diese komplexe Bauweise macht eine digitale Vermessung mittels 3D-Laserscanning besonders effizient und präzise im Vergleich zu klassischen Aufmaßmethoden.

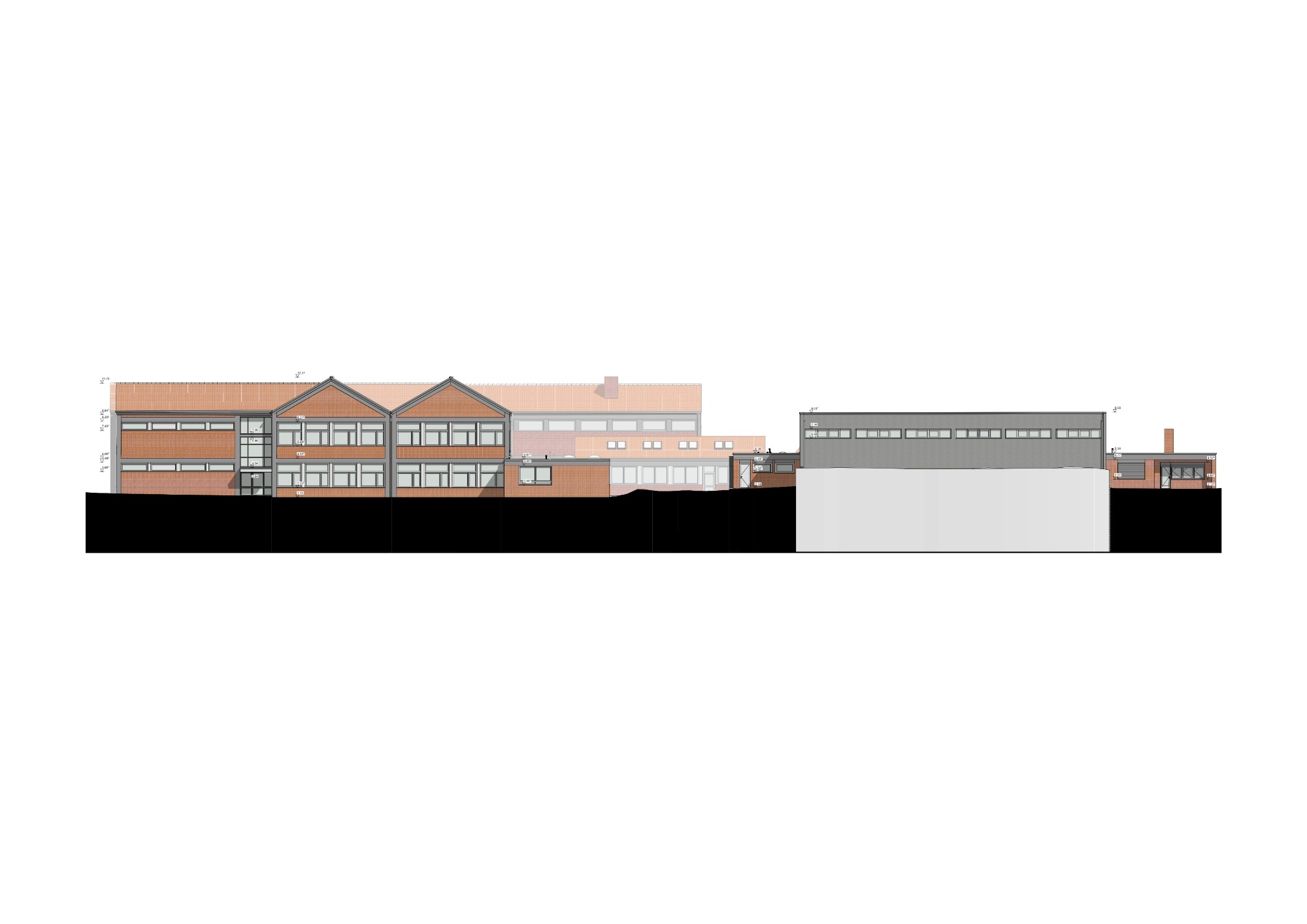

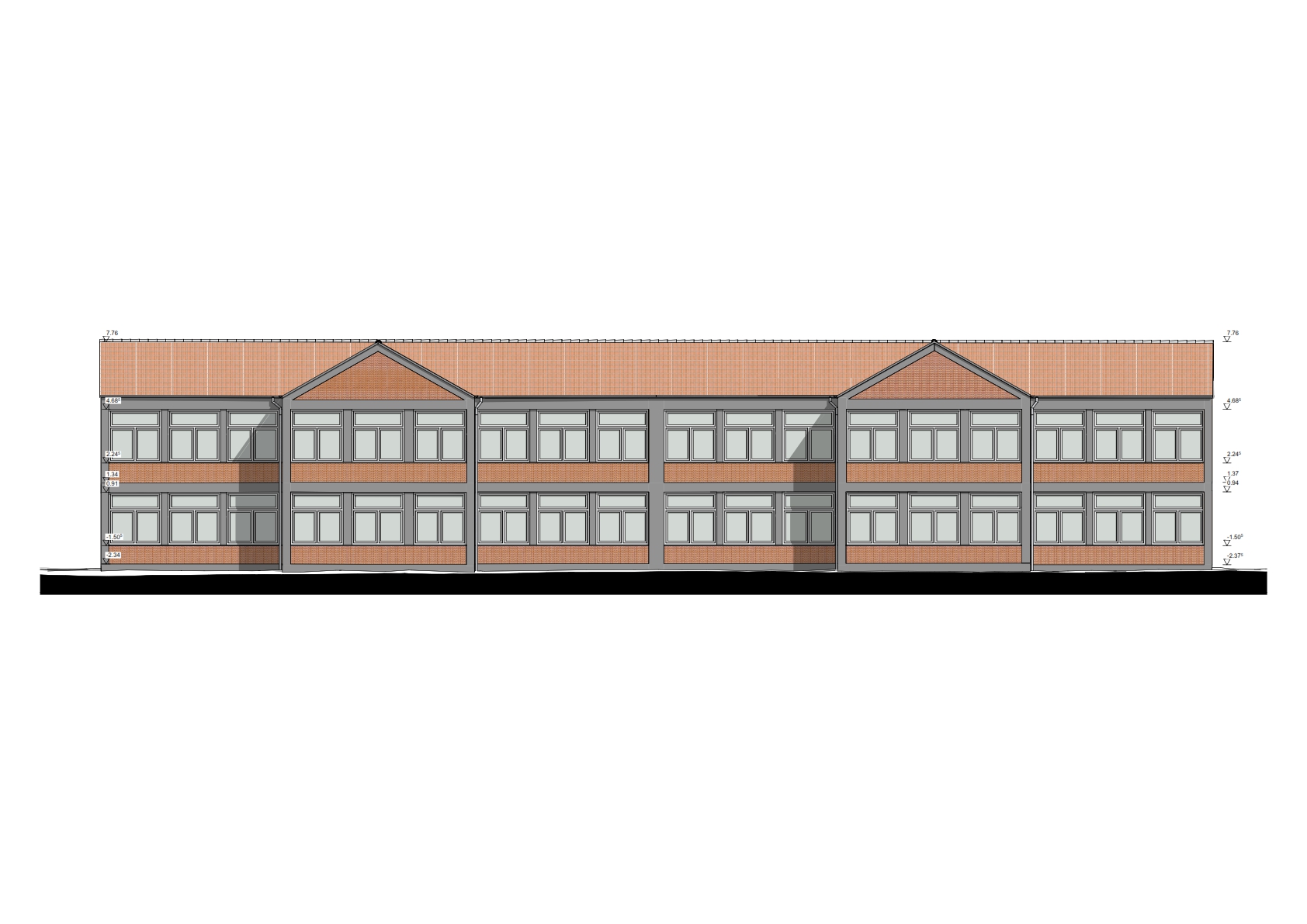

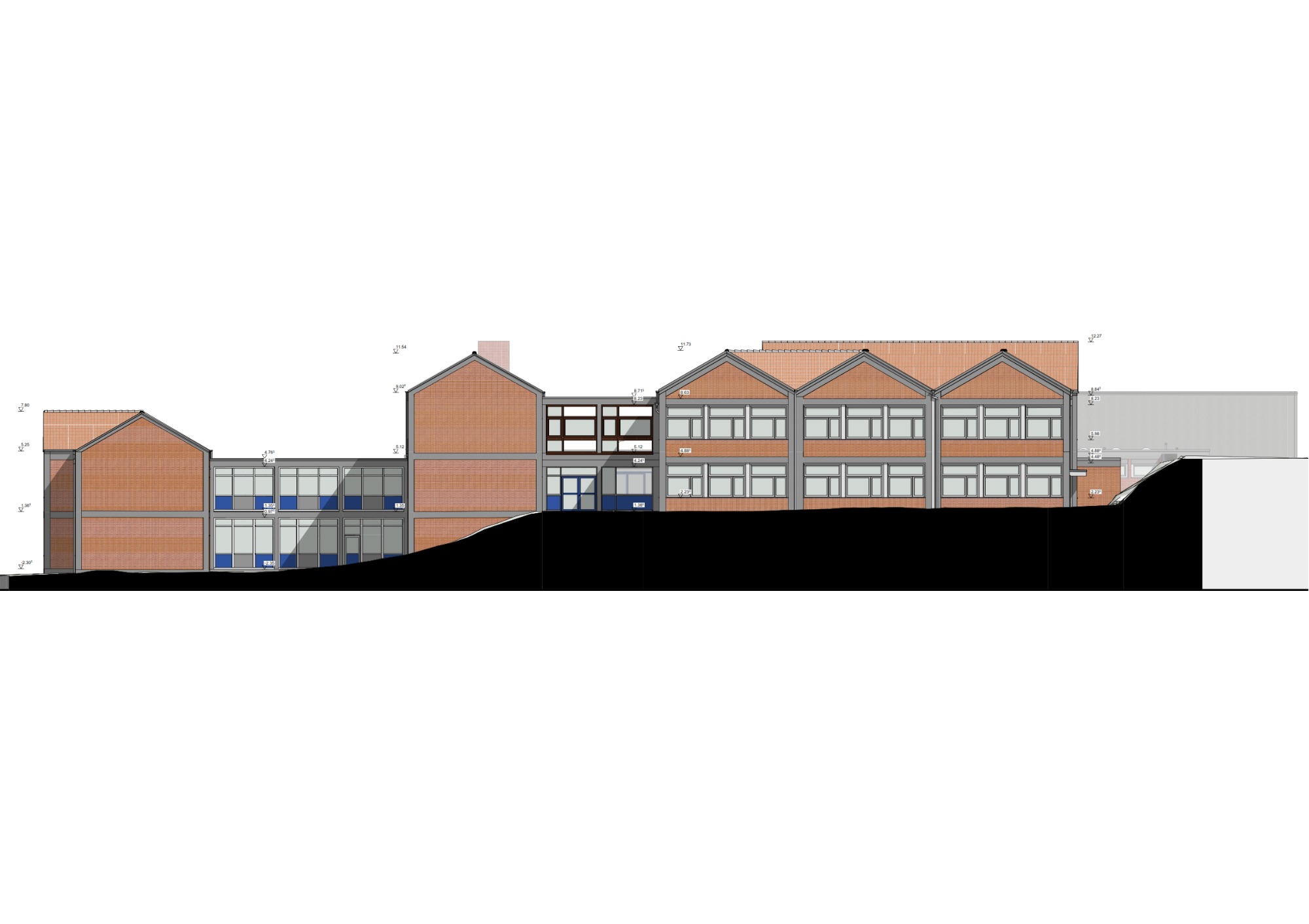

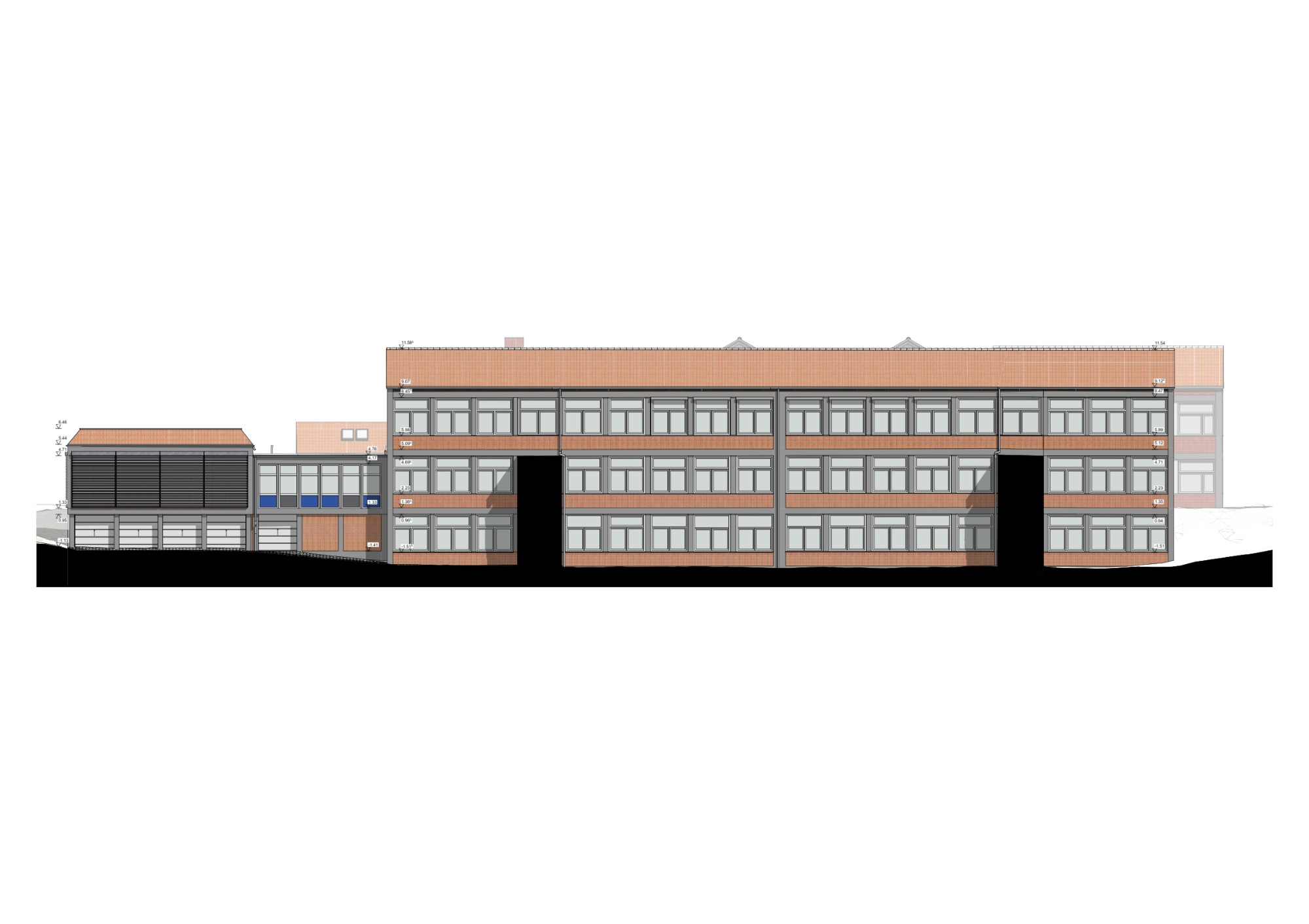

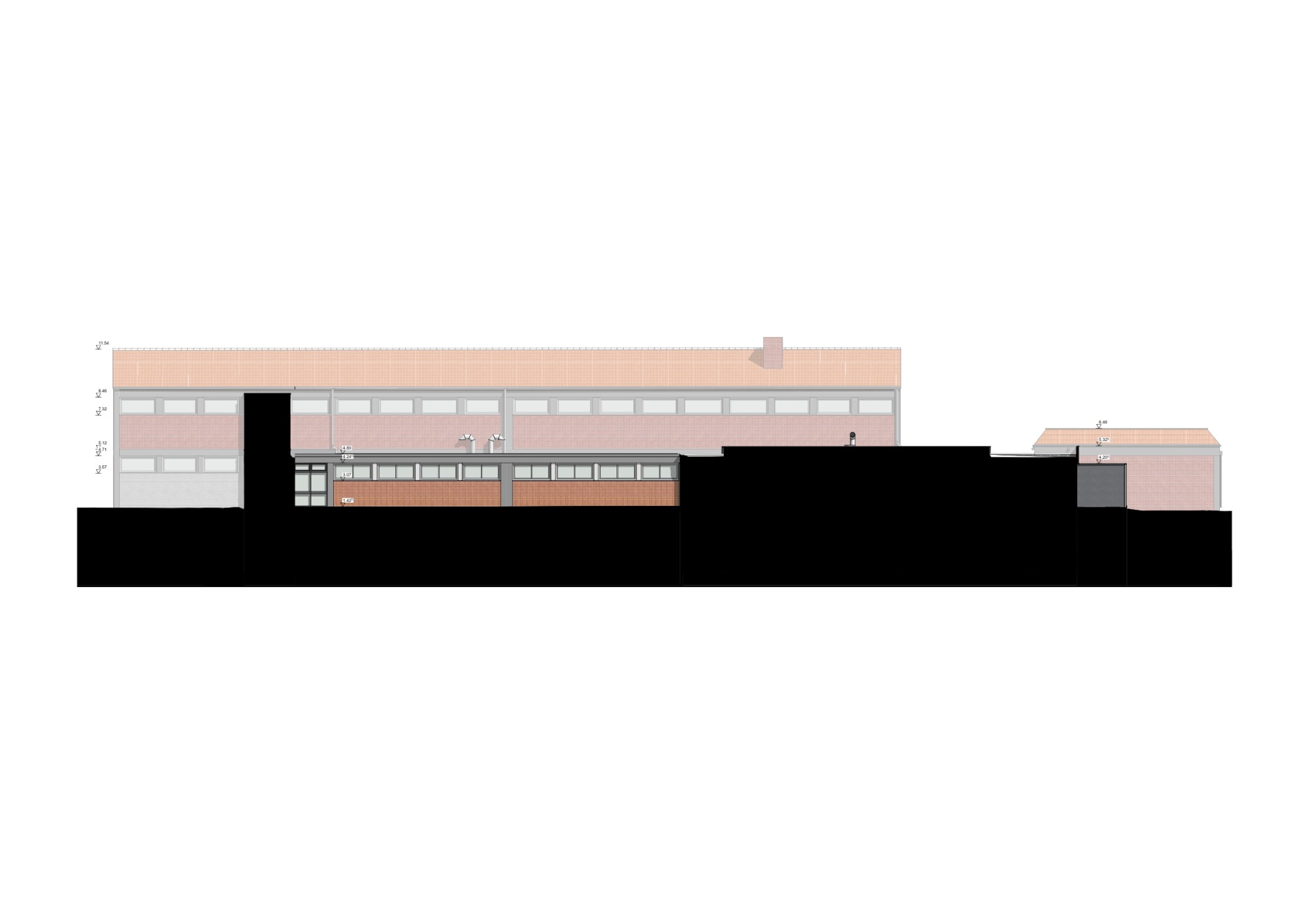

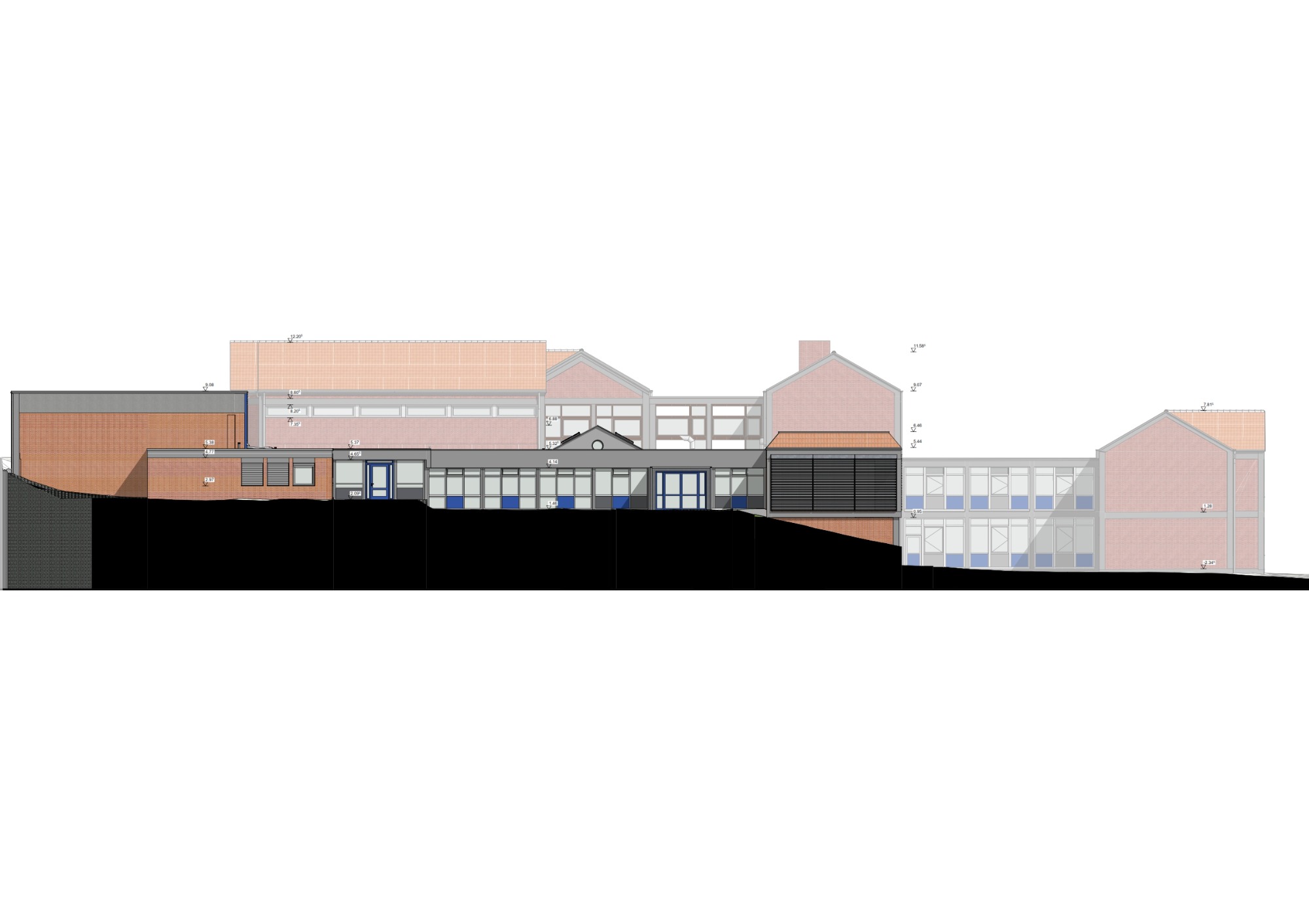

Fassadenansichten für serielle energetische Sanierung – Oberschule Ottbergen
Für die geplante serielle energetische Sanierung wurden die Fassaden der Oberschule Ottbergen vollständig digital erfasst und zeichnerisch aufbereitet.
Die erzeugten Ansichten bilden die Grundlage für die weitere Planung und industrielle Vorfertigung von Fassadenelementen. Aufgrund der komplexen Gebäudestruktur wurden alle relevanten Baukörper detailliert abgebildet.
Die Übergabe der Daten erfolgte in den Formaten IFC, DWG und PDF und ermöglicht eine nahtlose Weiterverarbeitung in der Planung.

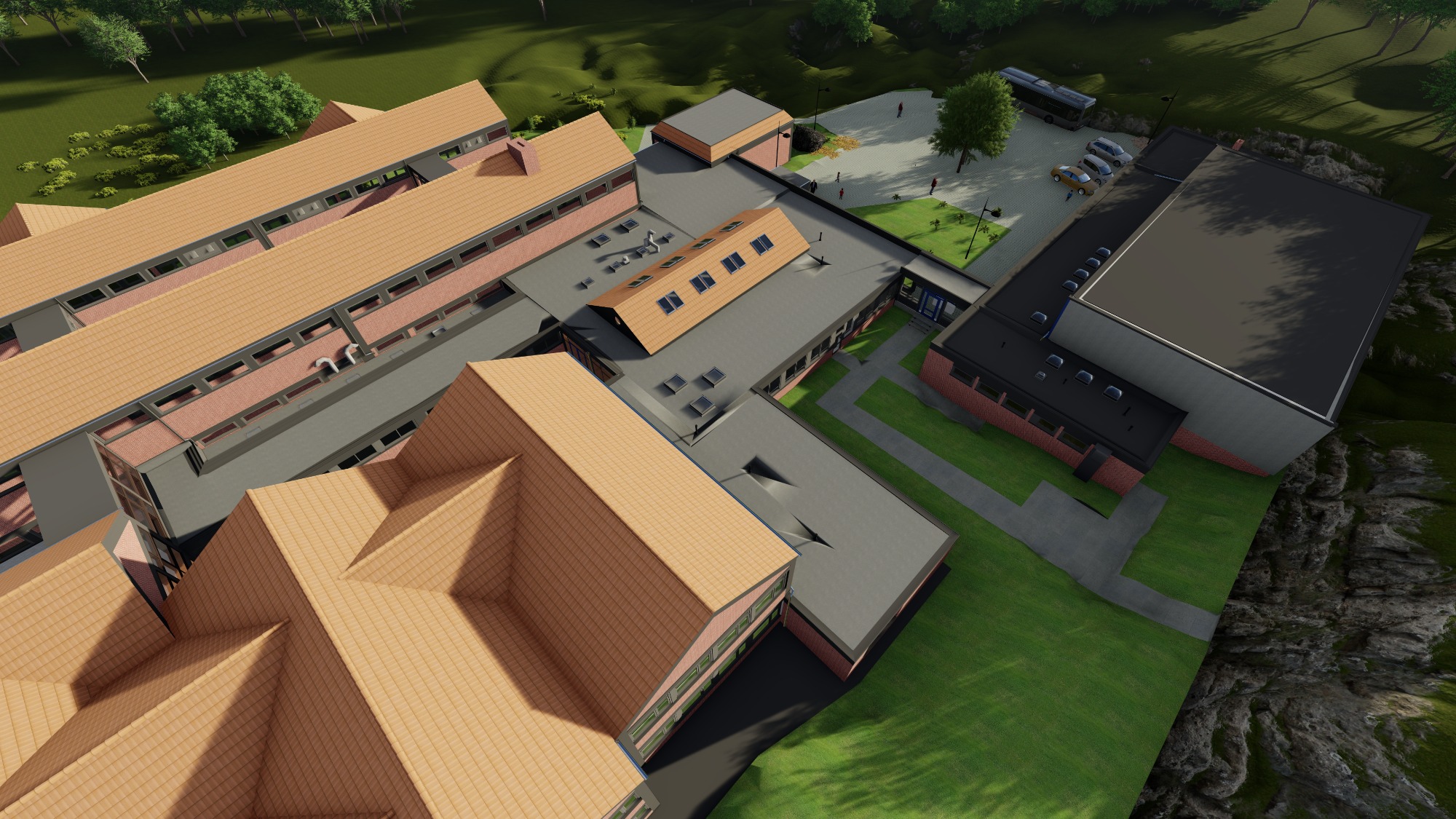

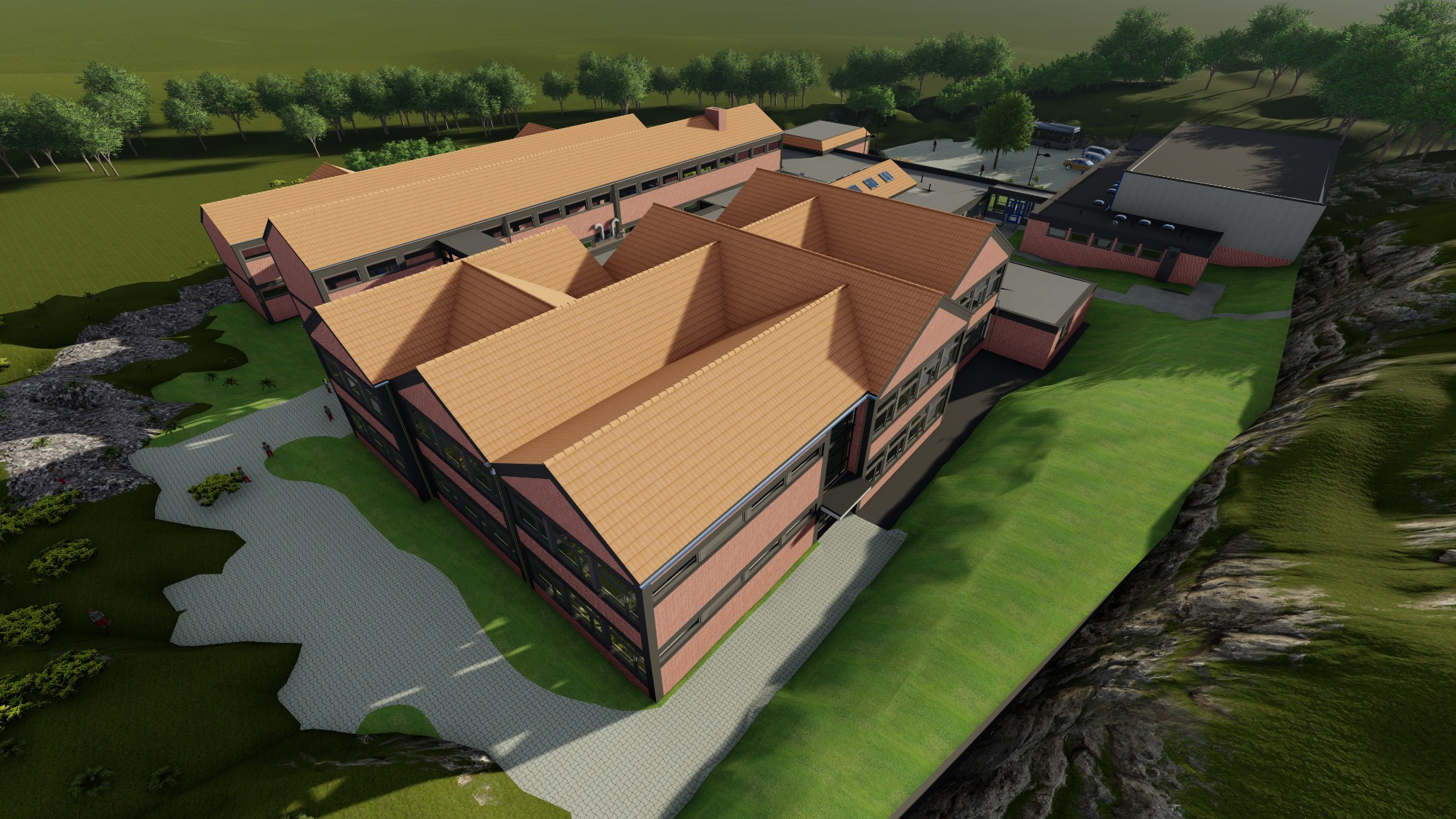

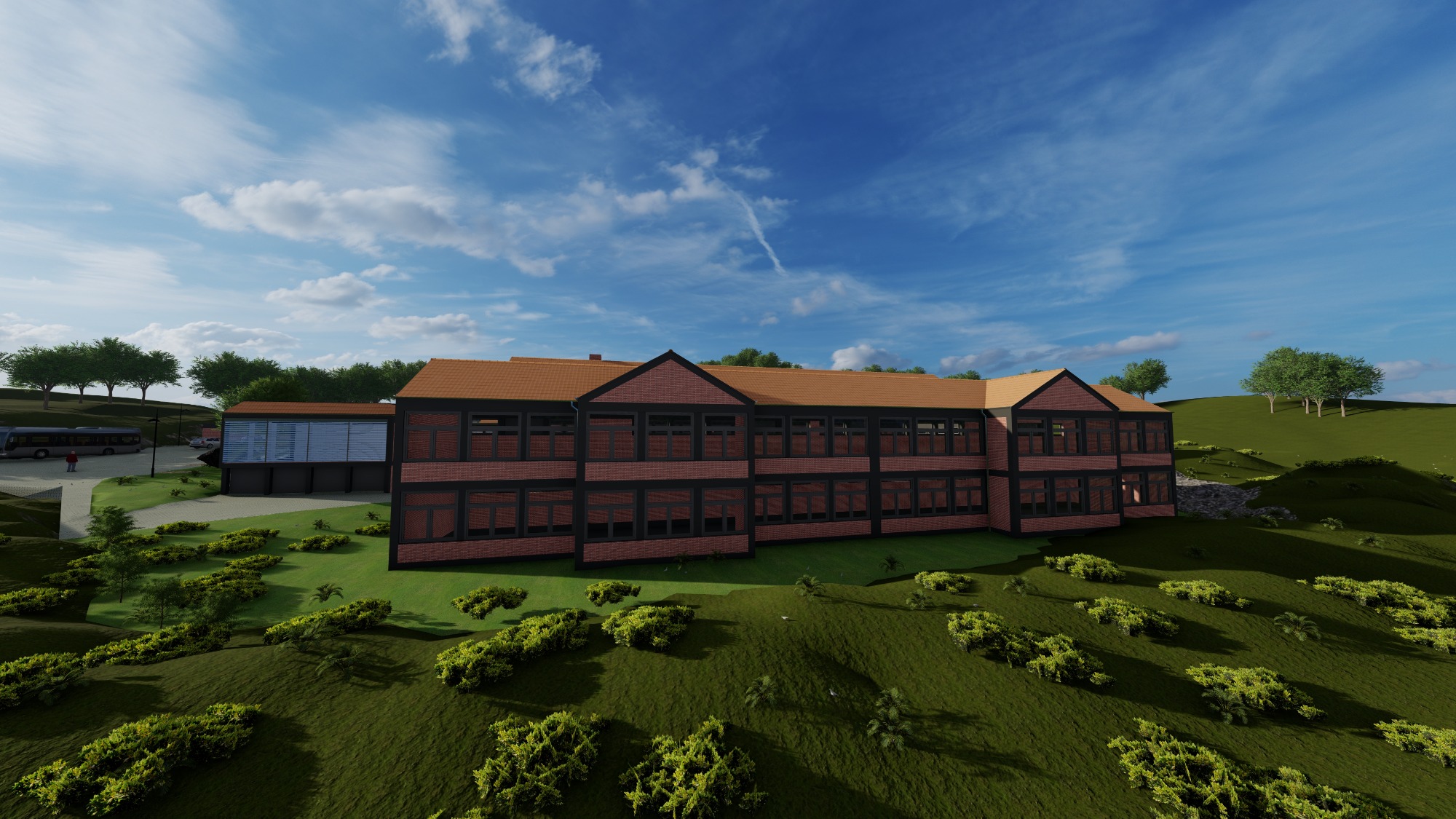

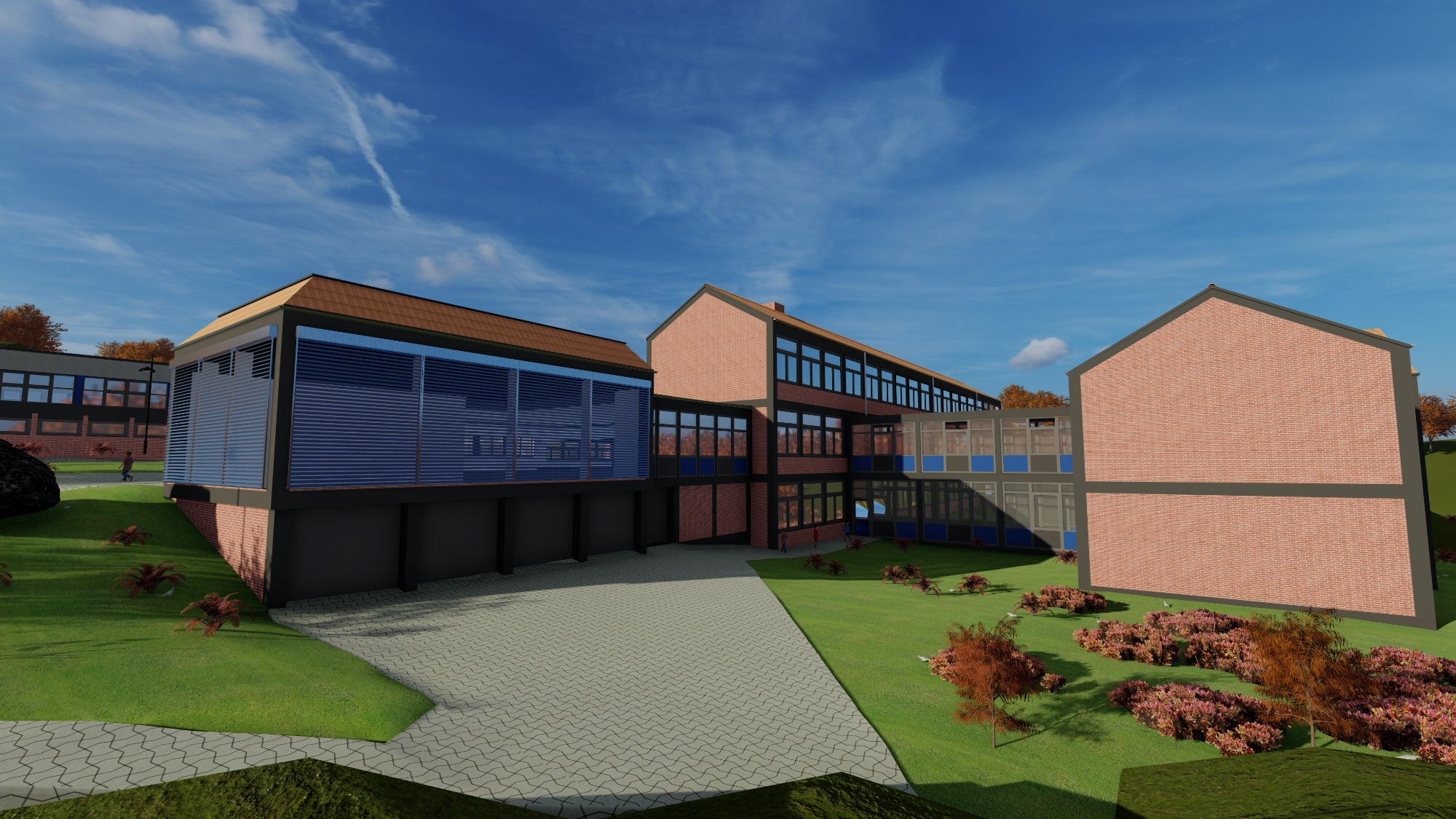

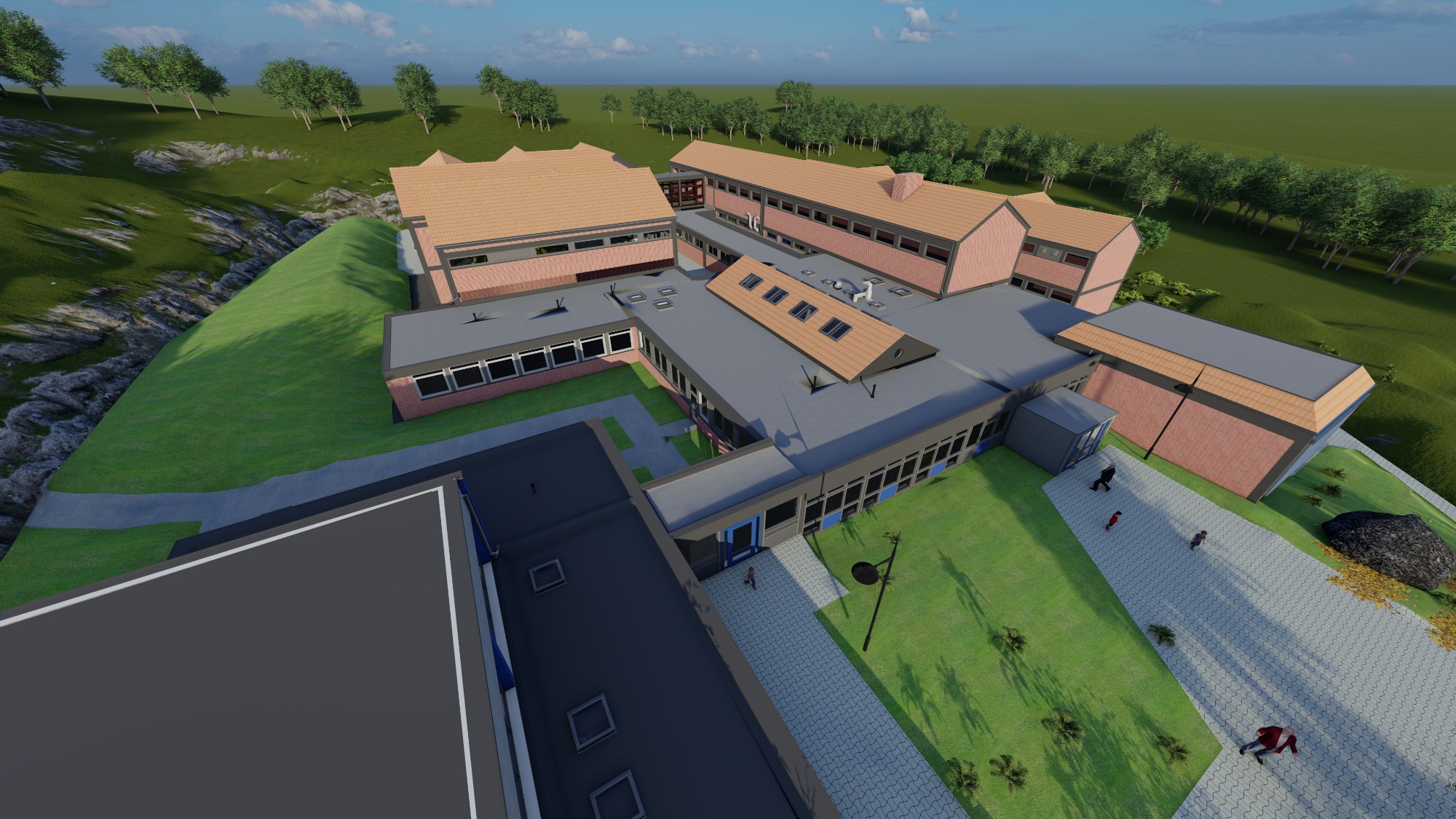

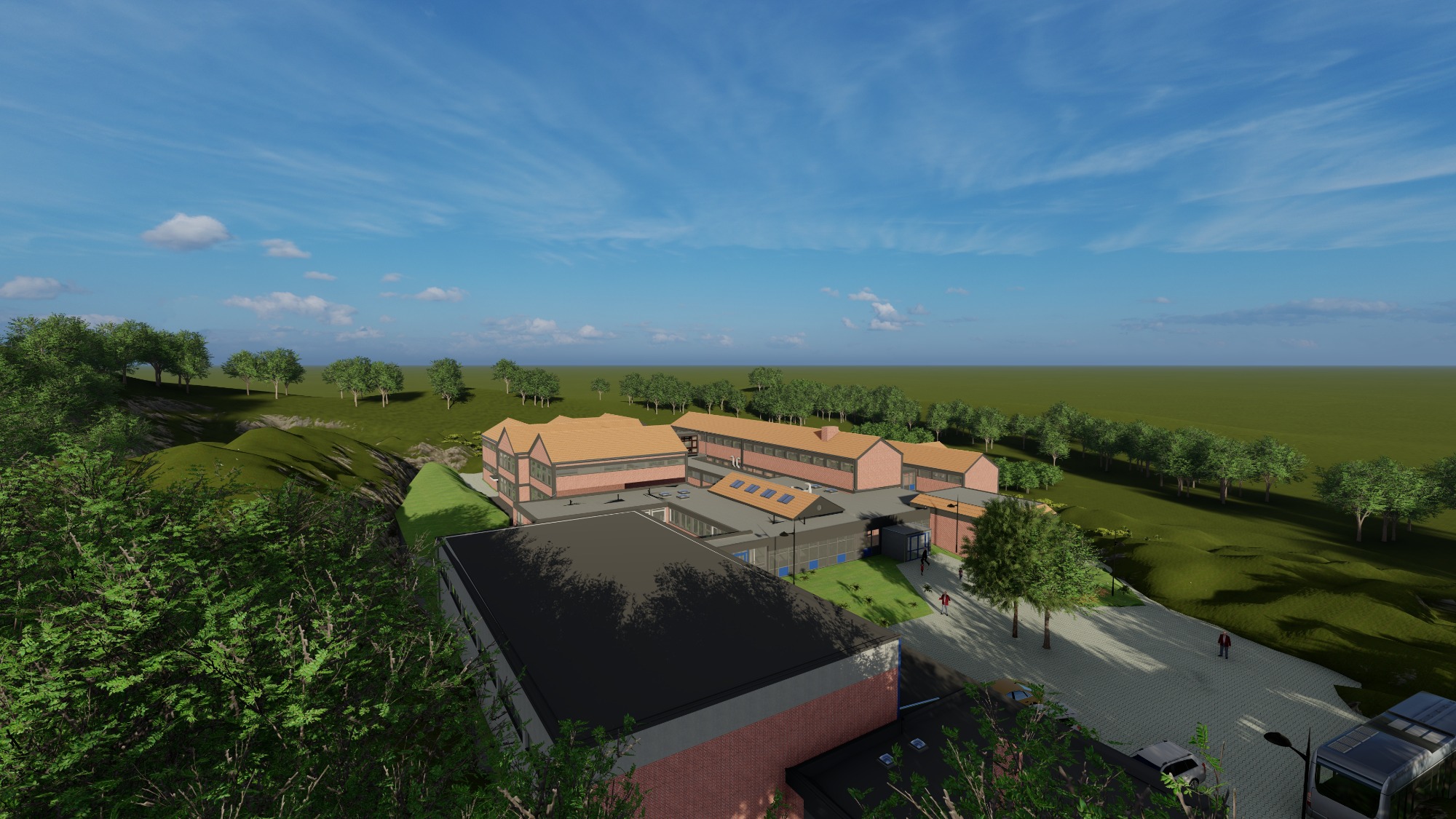

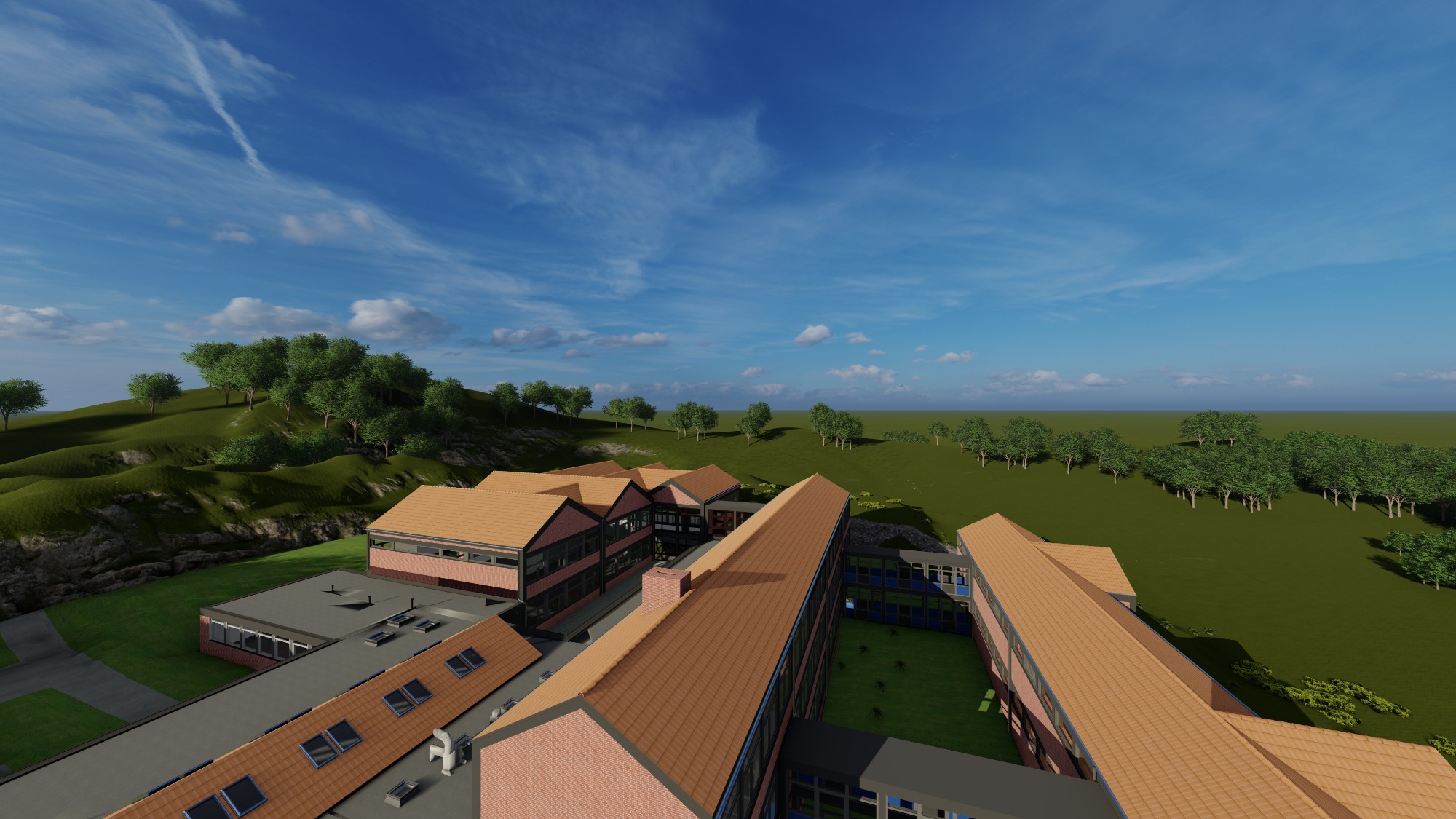

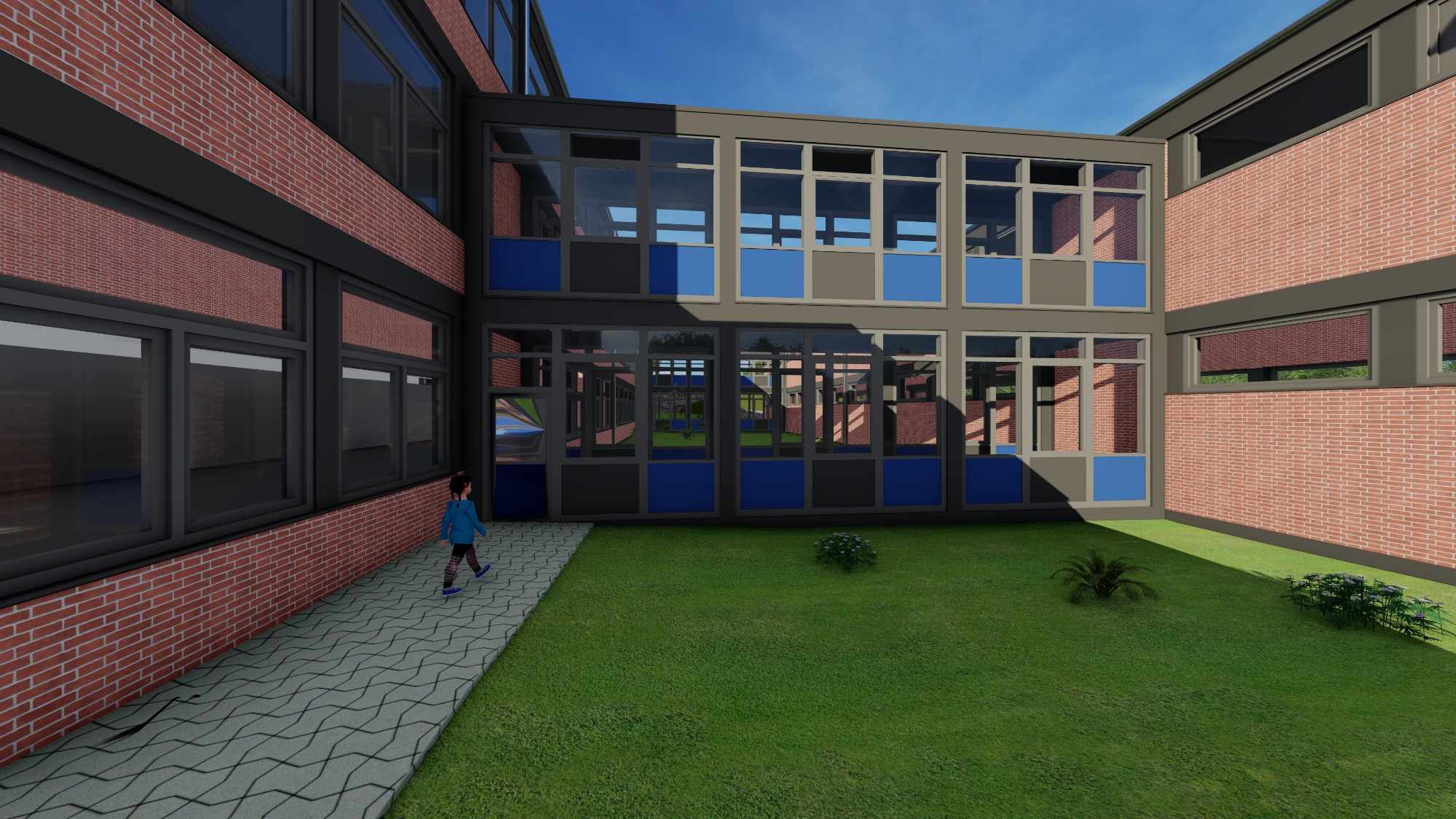

3D-Visualisierung und Rendering – Oberschule Ottbergen
Auf Basis der erfassten Bestandsdaten wurde ein digitales 3D-Modell des Gebäudekomplexes erstellt und für die Visualisierung aufbereitet.
Die dargestellten Renderings vermitteln einen realistischen Eindruck der Gebäudegeometrie und unterstützen die Planung sowie die Abstimmung im Projekt. Insbesondere bei komplexen Schulgebäuden ermöglichen solche Visualisierungen ein besseres Verständnis der Struktur und der geplanten Maßnahmen.
