3D-Laserscanning Universität Braunschweig – Bestandsvermessung Pharmaziegebäude für Sanierung
Für das Pharmaziegebäude der Universität Braunschweig wurde eine hochpräzise Bestandsvermessung mittels 3D-Laserscanning und Drohnenvermessung durchgeführt.
Ziel war die Erstellung exakter Planungsgrundlagen für die Dach- und Fassadensanierung eines komplexen Bestandsgebäudes mit umfangreicher technischer Gebäudeausrüstung.
Projektanforderung und bauliche Besonderheiten

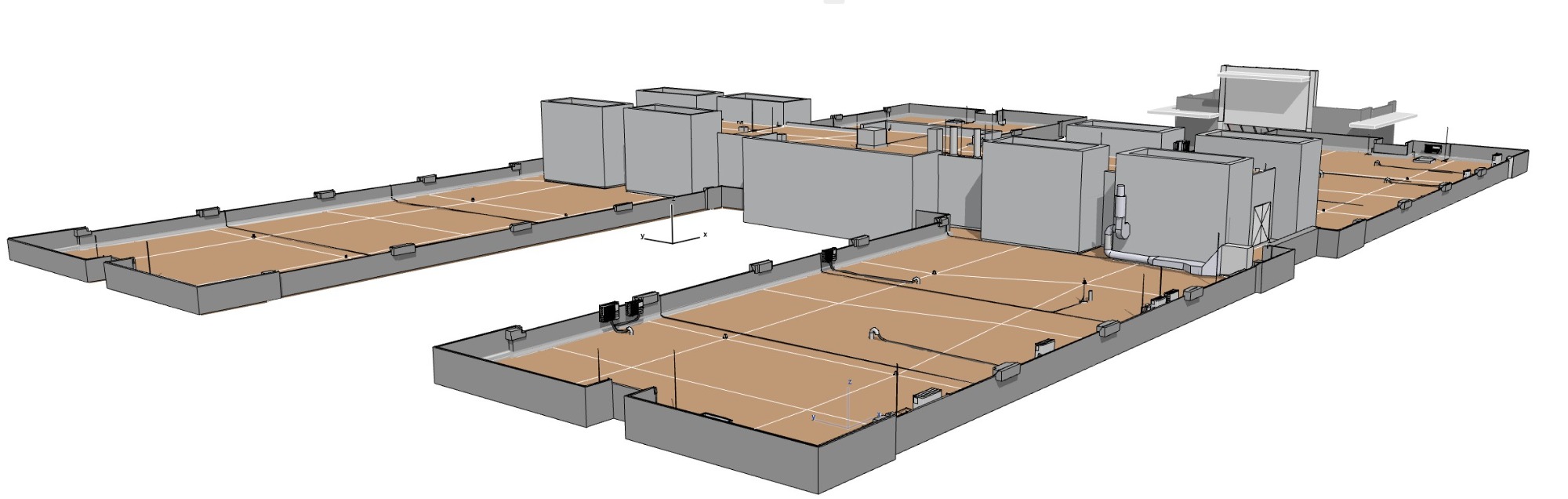

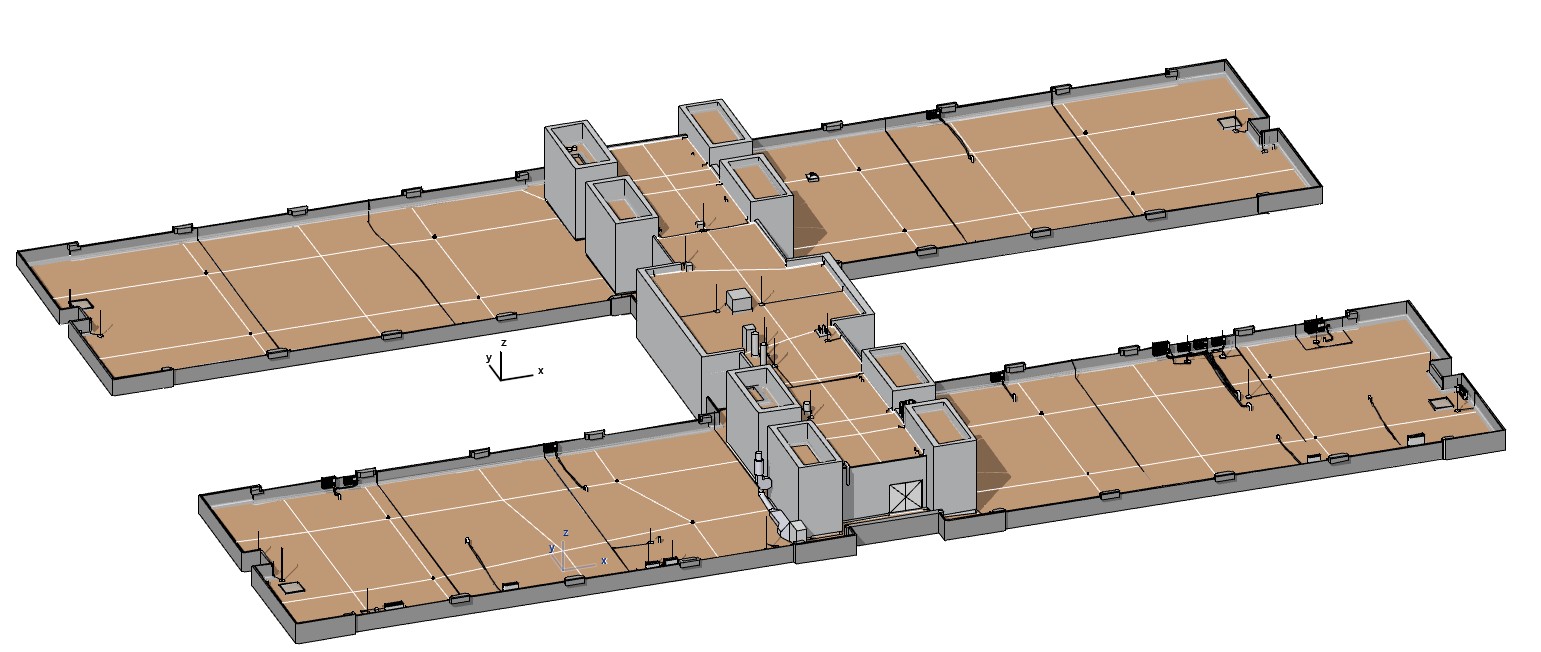

Das Gebäude verfügt über ein Flachdach mit H-förmigem Grundriss sowie mehrere aufgesetzte Versorgungstürme für Lüftung, Zuluftführung, Lichtschächte und technische Anlagen.
Für die geplante Sanierung war es erforderlich, sämtliche relevanten Bauteile punktgenau und vollständig zu erfassen.
Die Vielzahl technischer Aufbauten und komplexer Dachstrukturen erforderte eine vollständig digitale und geometrisch exakte Erfassung aller Bauteile.

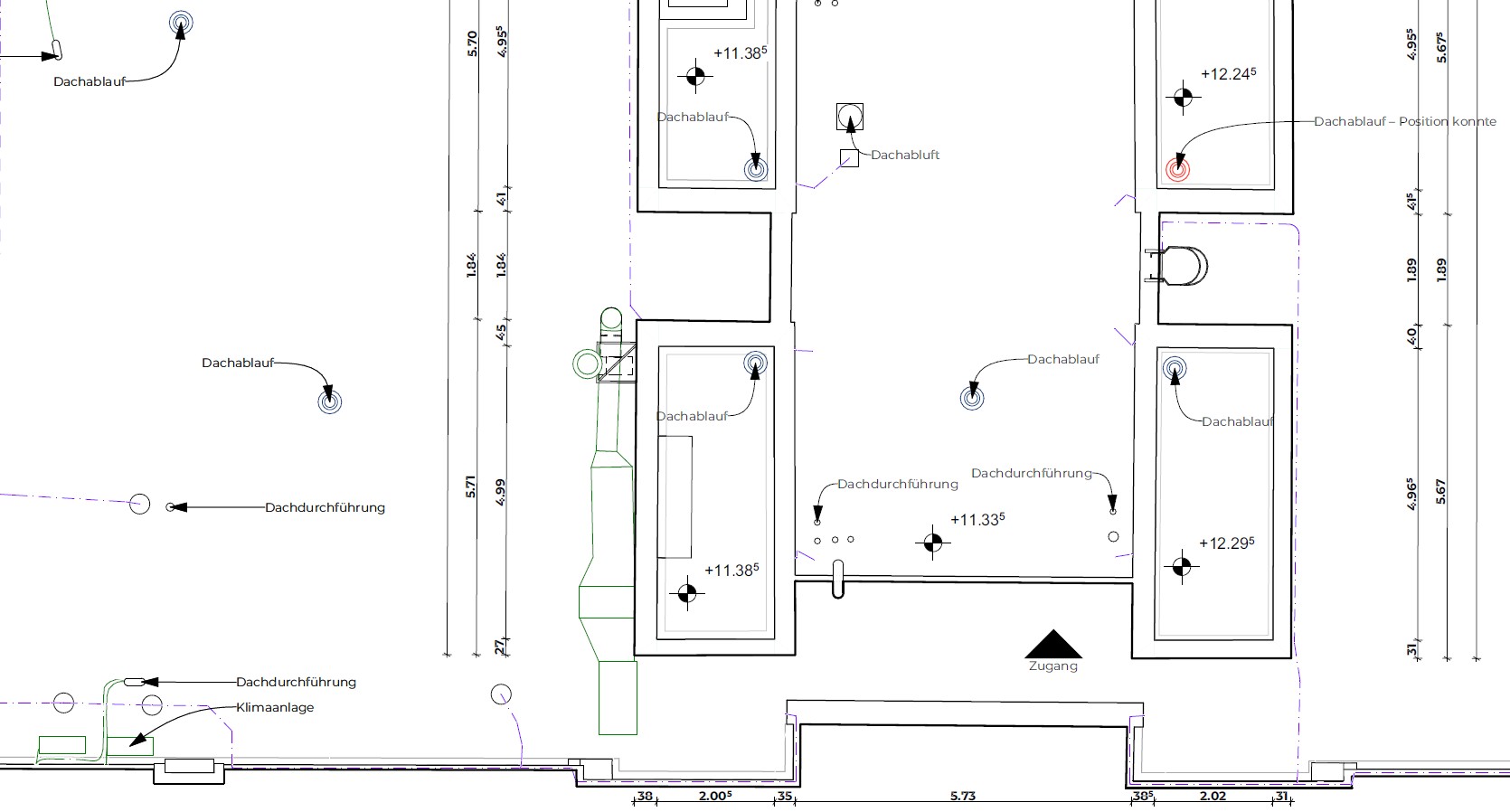

Besondere Anforderungen bestanden in der Ermittlung von:
- exakten Standorten der Außengeräte für die Klimatisierung
- sämtlichen Ablaufgullis der Dachentwässerung
- Blitzschutzleitungen
- Dachrandabschlüssen (umlaufendes Mauerwerk, ca. 1 m Höhe)

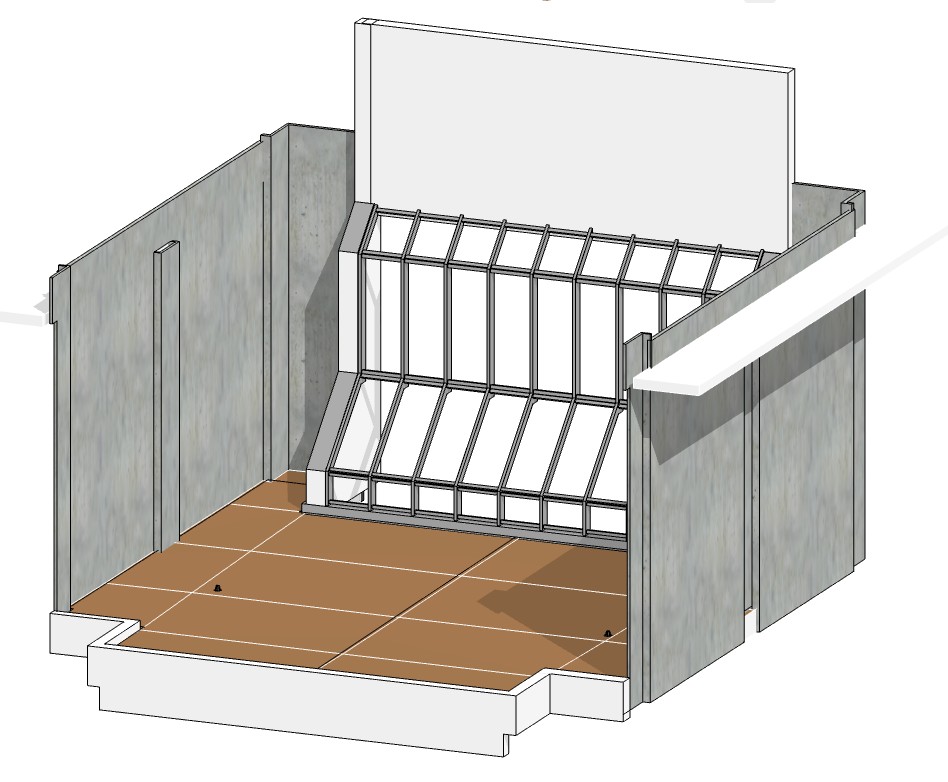

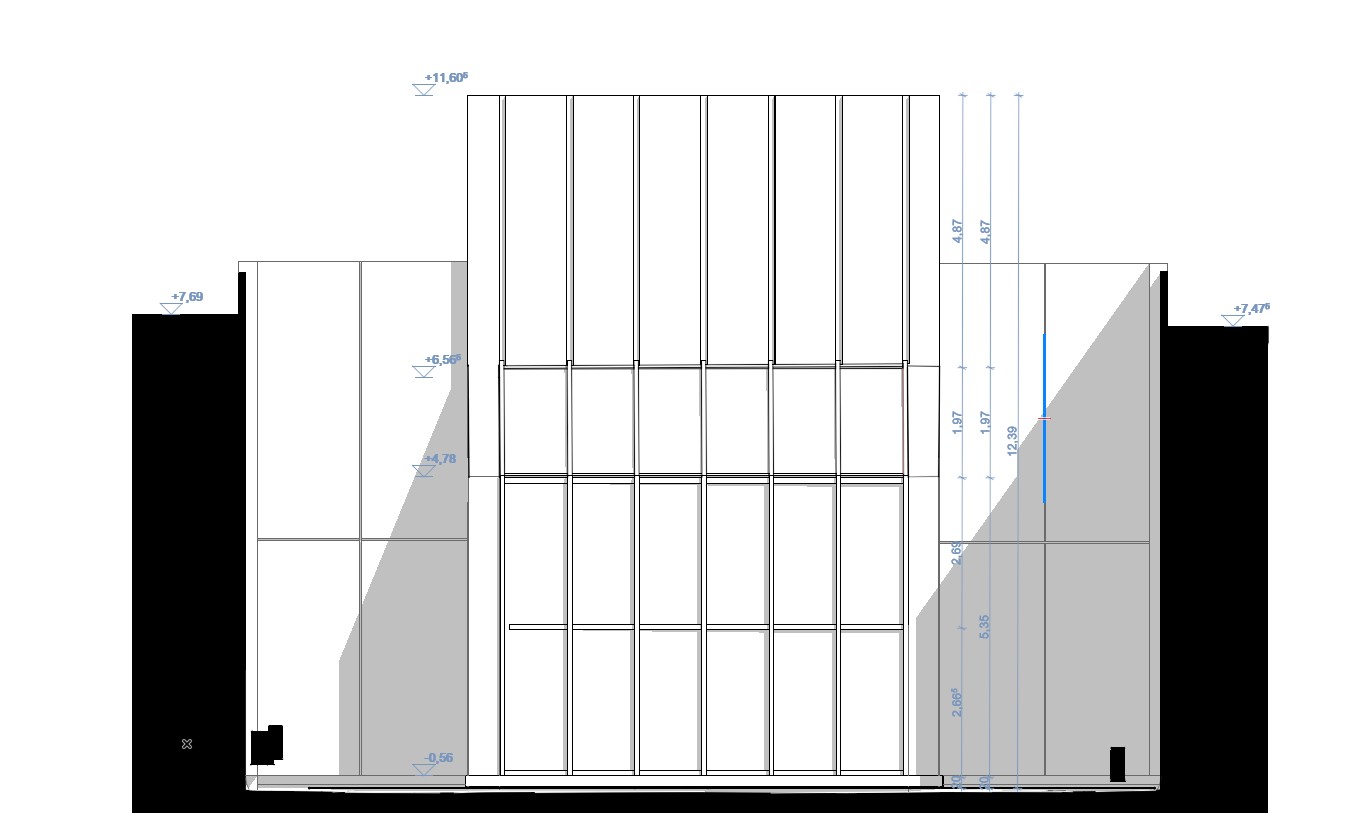

Zusätzlich mussten die baulich komplexen Glasfassaden in Pfosten-/Riegelkonstruktion an der Nord- und Südfassade maß genau dokumentiert werden, da ein energetischer Austausch der Verglasung vorgesehen ist.
Vermessungs- und Auswerteworkflow
Die Erfassung erfolgte durch eine kombinierte Vermessung aus Drohnenvermessung und Laserscanning, um sowohl die Dachflächen als auch die Fassadenbereiche vollständig abzudecken. Durch die Kombination aus Drohnenvermessung und Laserscanning konnten auch schwer zugängliche Bereiche vollständig erfasst werden.
3D-Laserscanning und Drohnenvermessung:
- Drohnenvermessung der gesamten Dachfläche inkl. Versorgungstürme
- Punktgenaue Erfassung aller technischen Aufbauten und Entwässerungselemente
- Laserscan der Fassadenbereiche, insbesondere der Glasfassaden in Pfosten/Riegelbauweise
- Zusammenführung der Daten zu einer hochgenauen, konsistenten Punktwolke

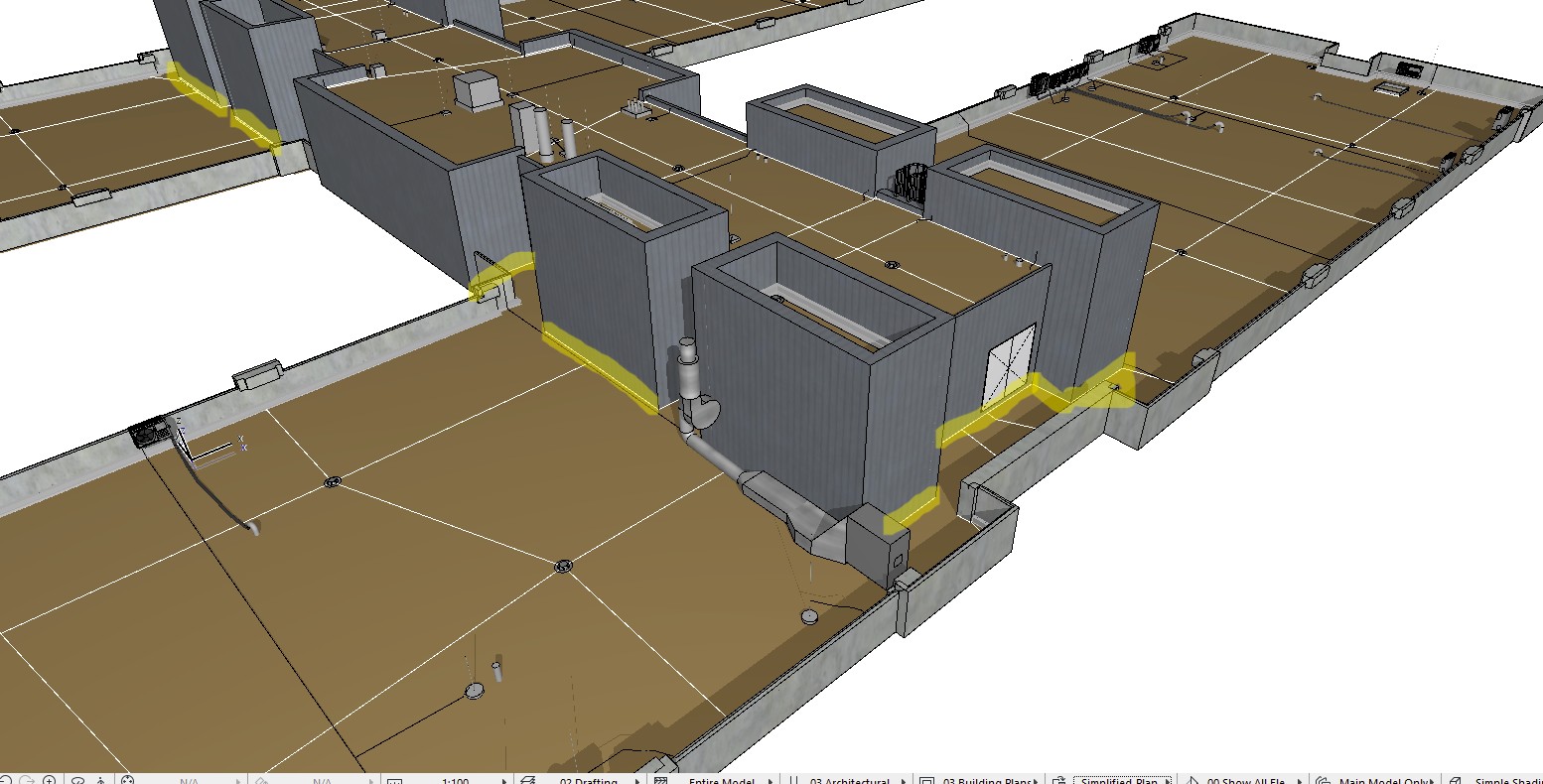

- Ableitung maßstäblicher 2D-Pläne und 3D-Bestandsmodelle als Planungsgrundlage
Dieses Vorgehen stellte sicher, dass auch komplexe Übergänge zwischen Dach, Technik und Fassade vollständig und nachvollziehbar dokumentiert sind.
Ergebnisse und bereitgestellte Daten
Dem Auftraggeber wurden exakte und weiterverarbeitbare Bestandsdaten zur Verfügung gestellt, die direkt für Planung, Ausschreibung und Sanierung genutzt werden können.
Gelieferte Datenformate:
- 2D-Pläne (Dach- und Fassadenpläne) als PDF
- Punktwolke im Format E57
- IFC-Modell für gewerkeübergreifende Koordination
- ArchiCAD-Modell (PLN) zur direkten Weiterverarbeitung
Die Daten bilden eine verlässliche Grundlage für die vollständige Dach- und Fassadensanierung unter hohen geometrischen und energetischen Anforderungen.
