Sanierungsprojekt Wittenberge – 3D-Vermessung, Bauantrag und Planung im Denkmalschutz

Dieses Sanierungsprojekt in Wittenberge umfasst die umfassende Bestandsaufnahme und Wiederentwicklung eines denkmalgeschützten Wohngebäudes im klassizistischen Stil.

Neben der 3D-Vermessung wurde das Projekt durch die Erstellung eines Bauantrags zur Erweiterung sowie durch eine detaillierte Kostenplanung begleitet. Ziel war die Schaffung zusätzlicher Wohnfläche unter Berücksichtigung der Anforderungen des Denkmalschutzes.

Dieses Projekt zeigt exemplarisch die Möglichkeiten der 3D-Laserscanning Bestandsvermessung, wie sie auch bei unseren Leistungen im Bereich 3D-Vermessung eingesetzt wird.

Ausgangssituation

Das Gebäude wurde um 1914 errichtet und stand über einen Zeitraum von mehr als 16 Jahren leer. In dieser Zeit kam es zu erheblichen Schäden an der Bausubstanz sowie zu einem fortschreitenden Verfall der Innenbereiche.

Aktuelle Planunterlagen lagen nicht vor, sodass eine vollständige Bestandsaufnahme als Grundlage für alle weiteren Maßnahmen erforderlich war.

Unsere Leistungen im Projekt

Im Rahmen des Projekts wurden folgende Leistungen erbracht:

• 3D-Laserscanning des gesamten Gebäudes
• Erstellung präziser Punktwolken als Planungsgrundlage
• Ableitung von Grundrissen, Schnitten und Ansichten
• Erstellung und Einreichung eines Bauantrags zur Erweiterung (zusätzliche Wohneinheit)
• Ausarbeitung einer detaillierten Kostenaufstellung für die Sanierung
• Koordination mit einem Energieberater zur Vorbereitung von Fördermaßnahmen
• Unterstützung bei der Abstimmung mit den zuständigen Behörden und dem Denkmalschutz

3D-Vermessung als Grundlage für Planung und Sanierung

Die digitale Bestandsaufnahme mittels 3D-Laserscanning ermöglichte eine vollständige und millimetergenaue Erfassung des Gebäudes.

Die daraus gewonnenen Punktwolken dienten als Grundlage für sämtliche Planungsprozesse – von der Bestandsanalyse über die Erstellung von Bauantragsunterlagen bis hin zur Kostenkalkulation.

Weitere Referenzprojekte finden Sie unter anderem bei der Vermessung der Wasserburg Salzgitter-Gebhardshagen sowie beim Aufseherhaus am Herkules in Kassel.

Bauantrag und Erweiterung der Wohnfläche

Im Zuge der Projektentwicklung wurde ein Bauantrag zur Erweiterung des Gebäudes erstellt, mit dem Ziel, zusätzlichen Wohnraum zu schaffen.

Die Planung erfolgte unter Berücksichtigung der bestehenden Gebäudestruktur sowie der Anforderungen des Denkmalschutzes und wurde auf Basis der präzisen Bestandsdaten entwickelt.

Kostenplanung und Förderkonzept

Für die Sanierung wurde eine detaillierte Kostenaufstellung erstellt, die als Entscheidungsgrundlage für die weiteren Maßnahmen diente.

Zusätzlich wurde in Zusammenarbeit mit einem Energieberater ein Förderkonzept entwickelt, um mögliche Zuschüsse und Förderprogramme für die energetische Sanierung zu nutzen.

Ergebnis und aktueller Projektstand

Durch die Kombination aus präziser Bestandsvermessung, strukturierter Planung und wirtschaftlicher Bewertung konnte eine belastbare Grundlage für die Sanierung des Gebäudes geschaffen werden.

Aktuelle Aufnahmen zeigen den deutlich verbesserten Zustand des Gebäudes sowie die Entwicklung der Außenanlagen im Zuge der Maßnahmen.

Bestand der Rathausstr in Wittenberge vor Sanierung

Bestand, Planung und aktuelle Entwicklung

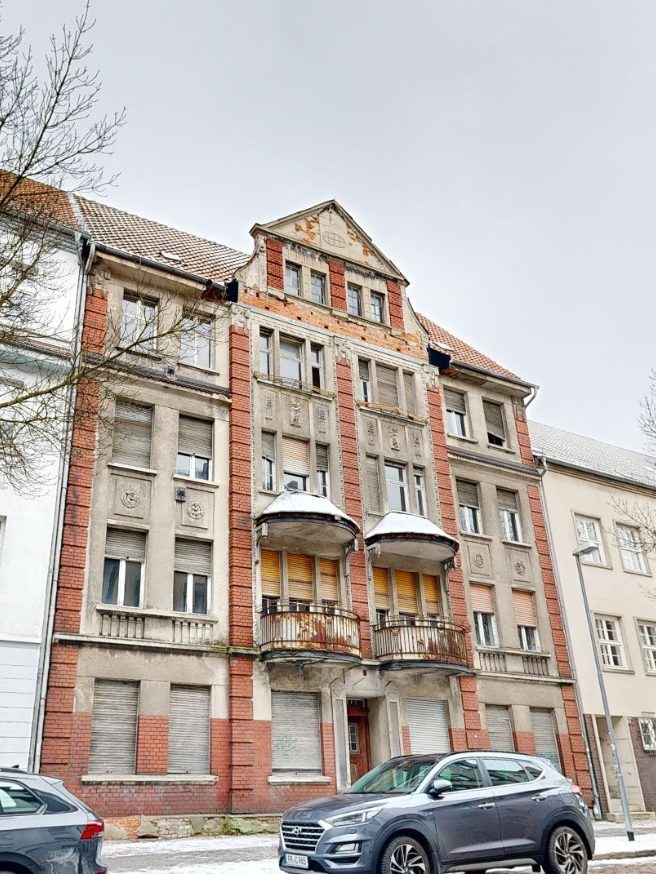

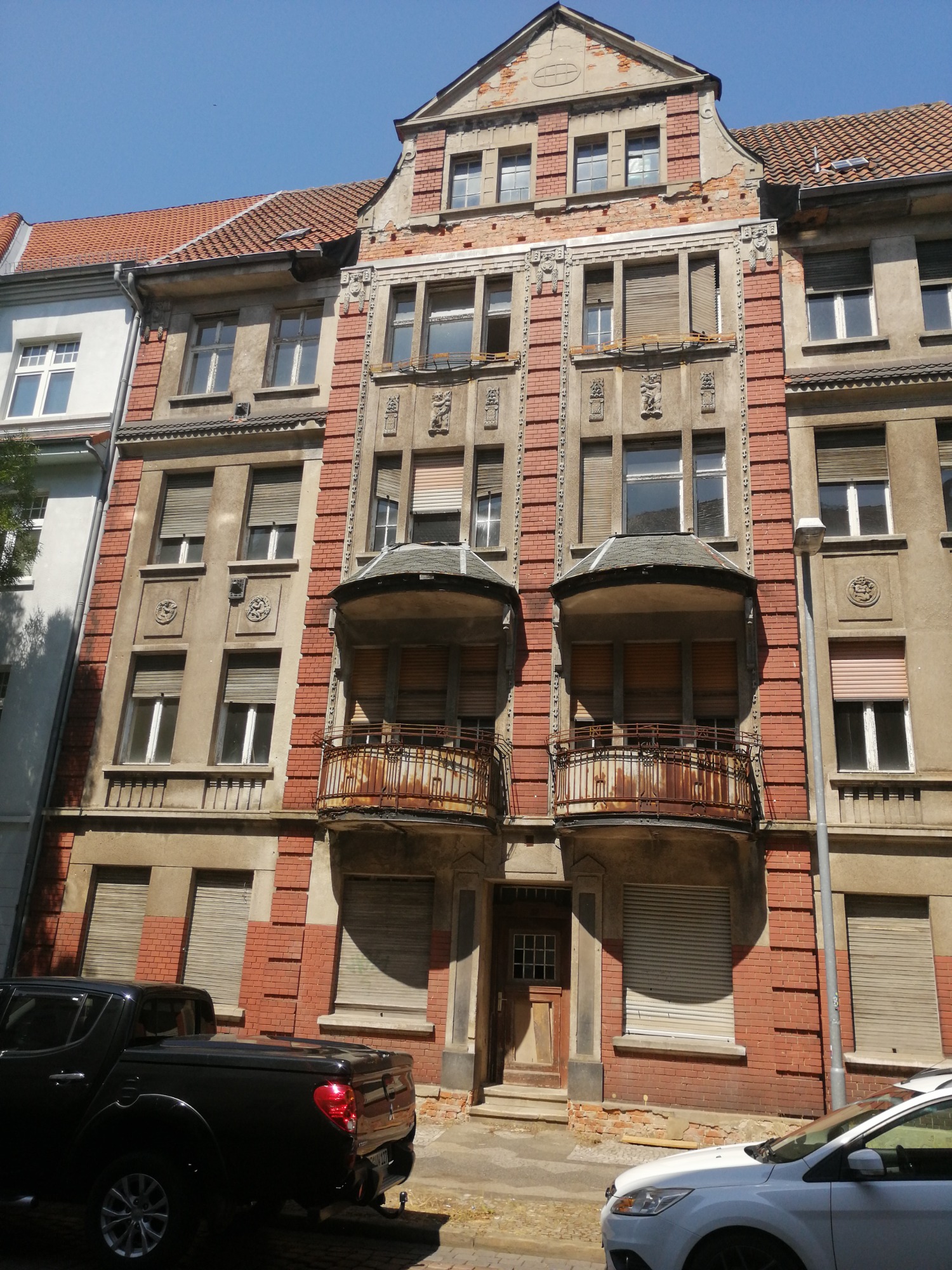

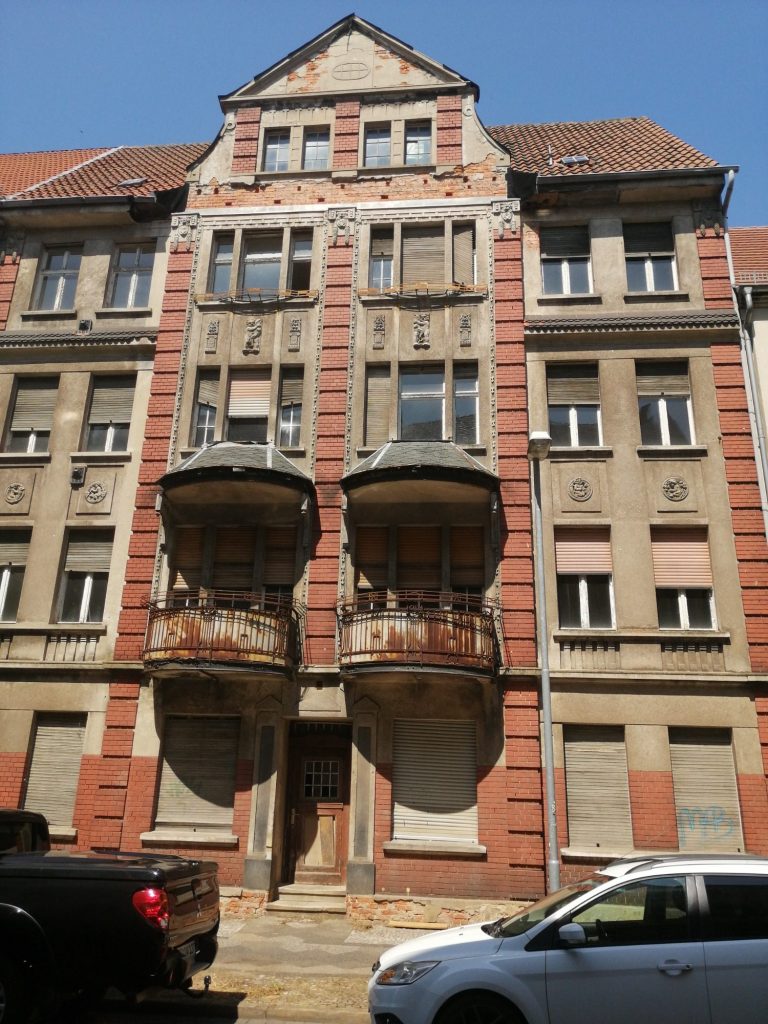

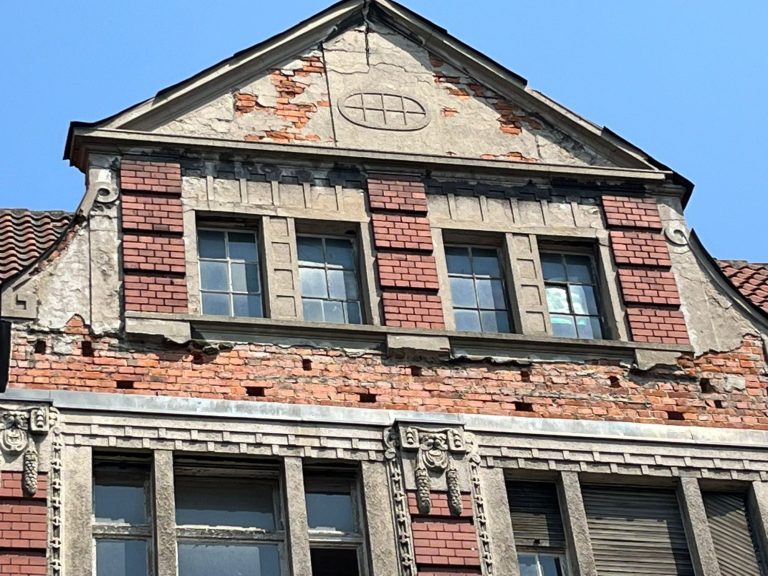

Bestandsgebäude Rathausstraße 11 in Wittenberge – unsanierter Zustand vor Beginn der Sanierung

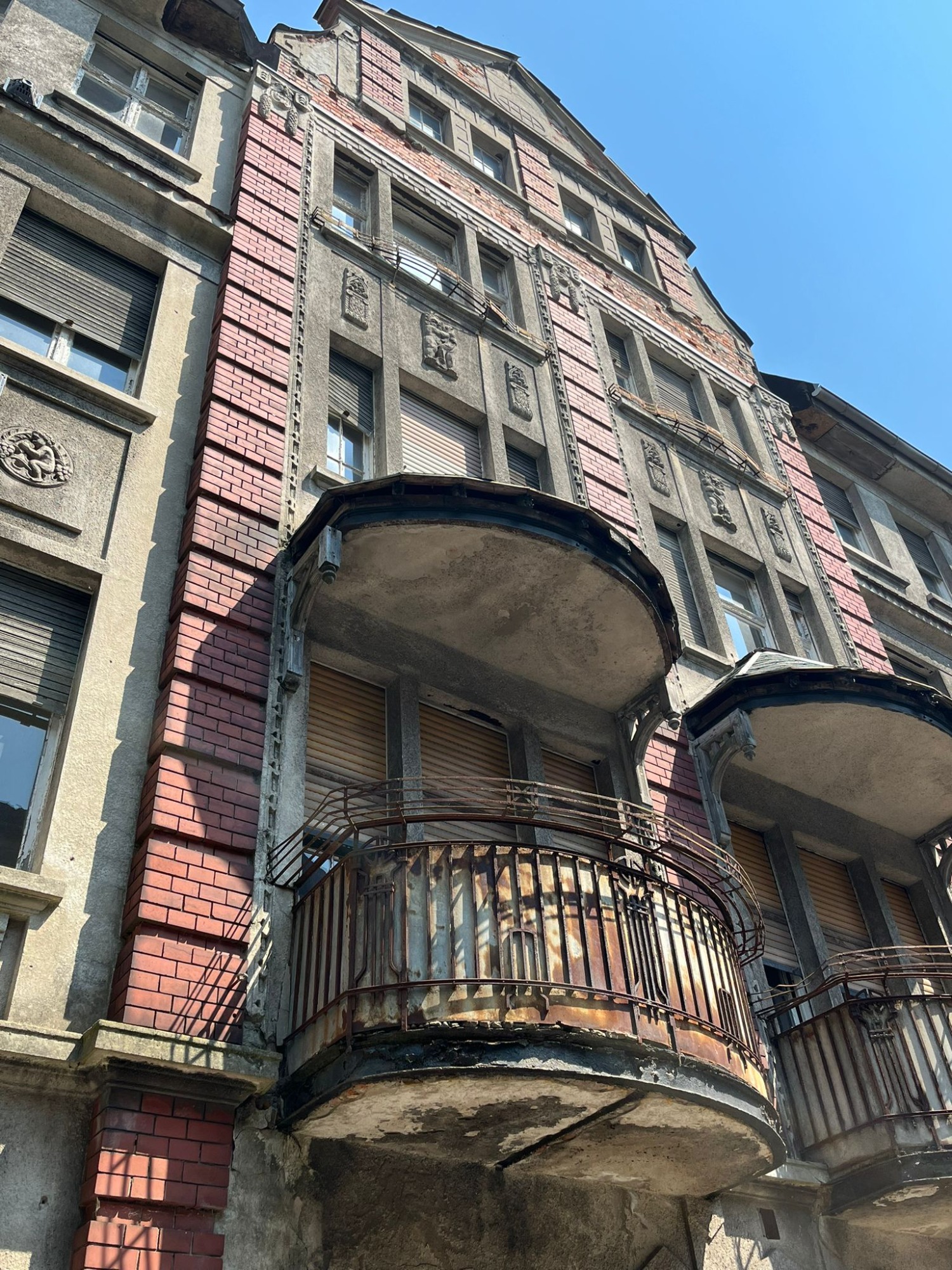

Historische Balkone Rathausstraße 11 – erhaltenswerte Bauteile im Denkmalschutz

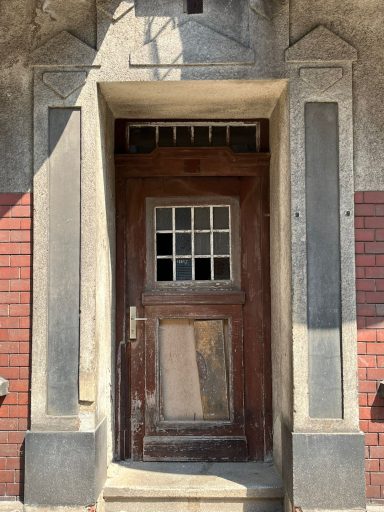

Hauseingang Rathausstraße 11 – Detail der historischen Fassade im unsanierten Zustand

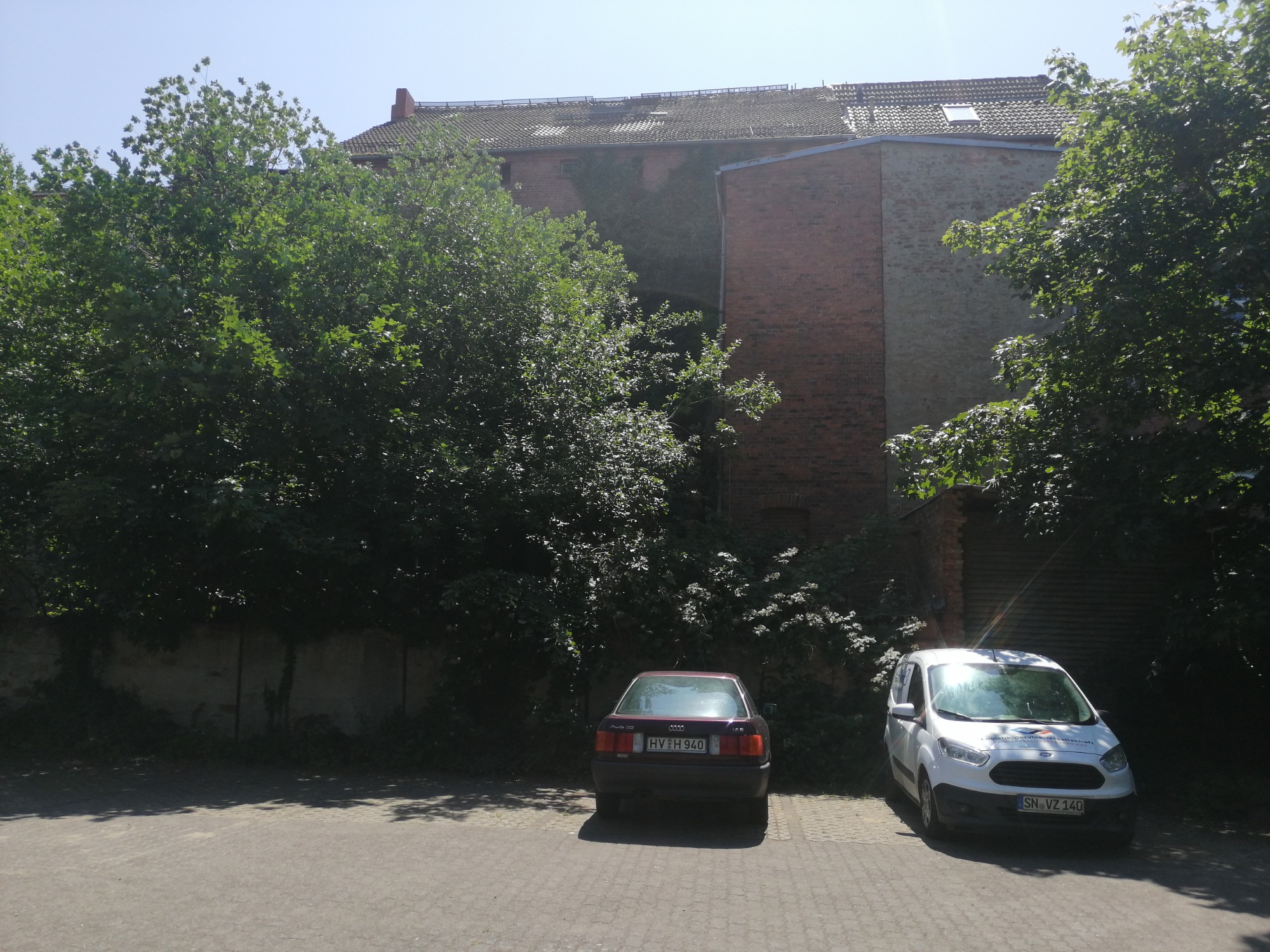

Nordansicht des Gebäudes Rathausstraße 11 – verwahrloster Zustand vor der Sanierung

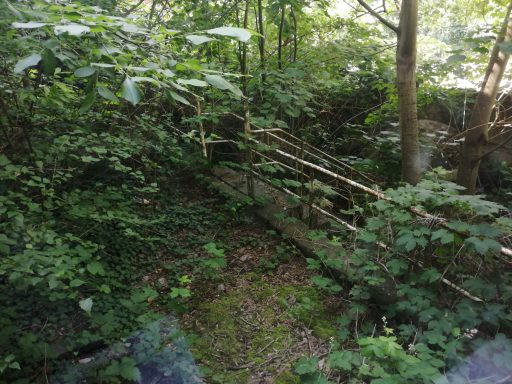

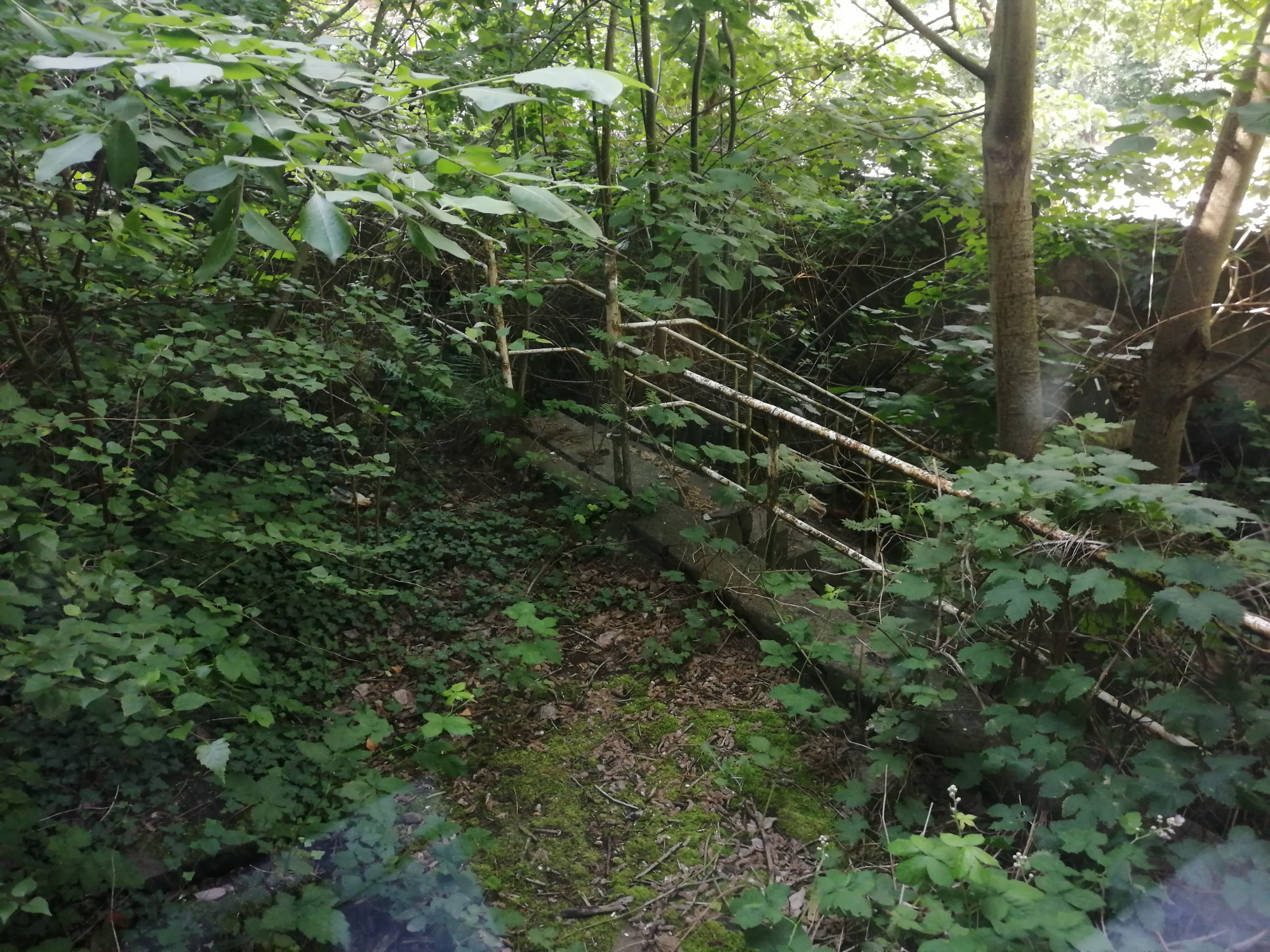

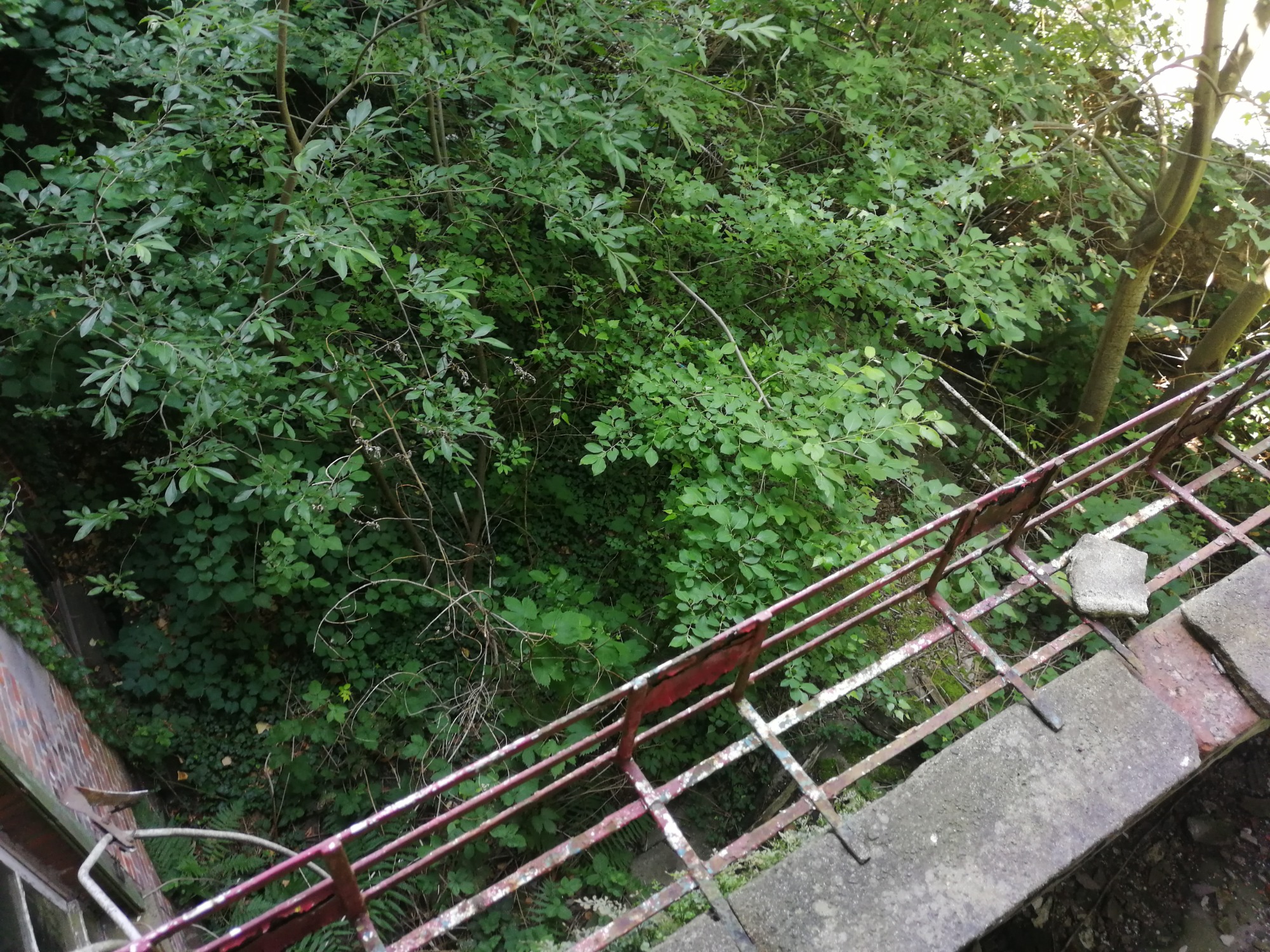

Verwucherter Hinterhof Rathausstraße 11 – Zustand vor der Sanierung

Hinterhof Rathausstraße 11 – stark verwilderter Außenbereich vor der Sanierung

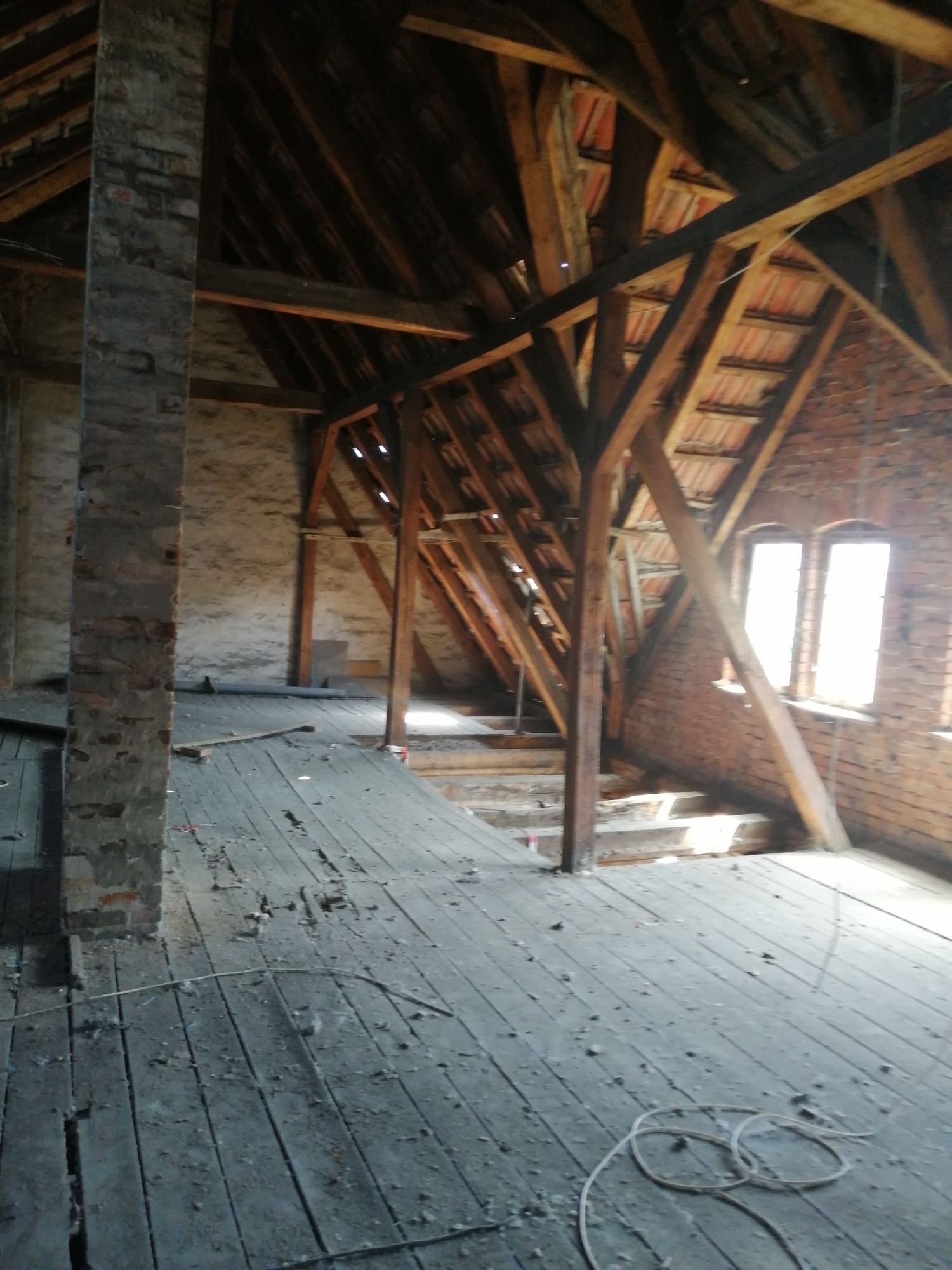

Dachboden Rathausstraße 11 – geschädigte Holzkonstruktion und maroder Fußboden

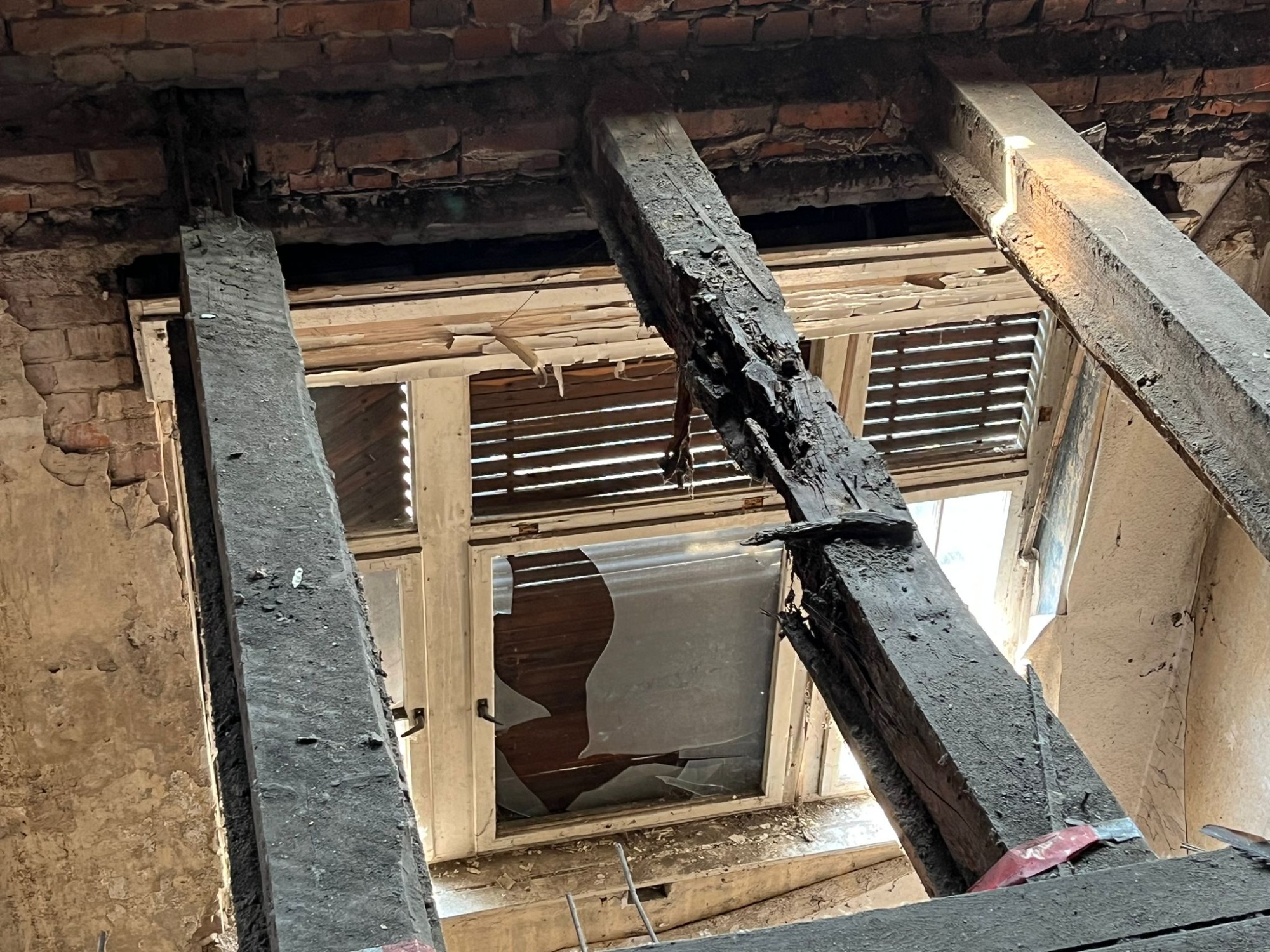

Durchgefaulte Deckenbalken Rathausstraße 11 – erheblicher Tragwerksschaden im Bestand

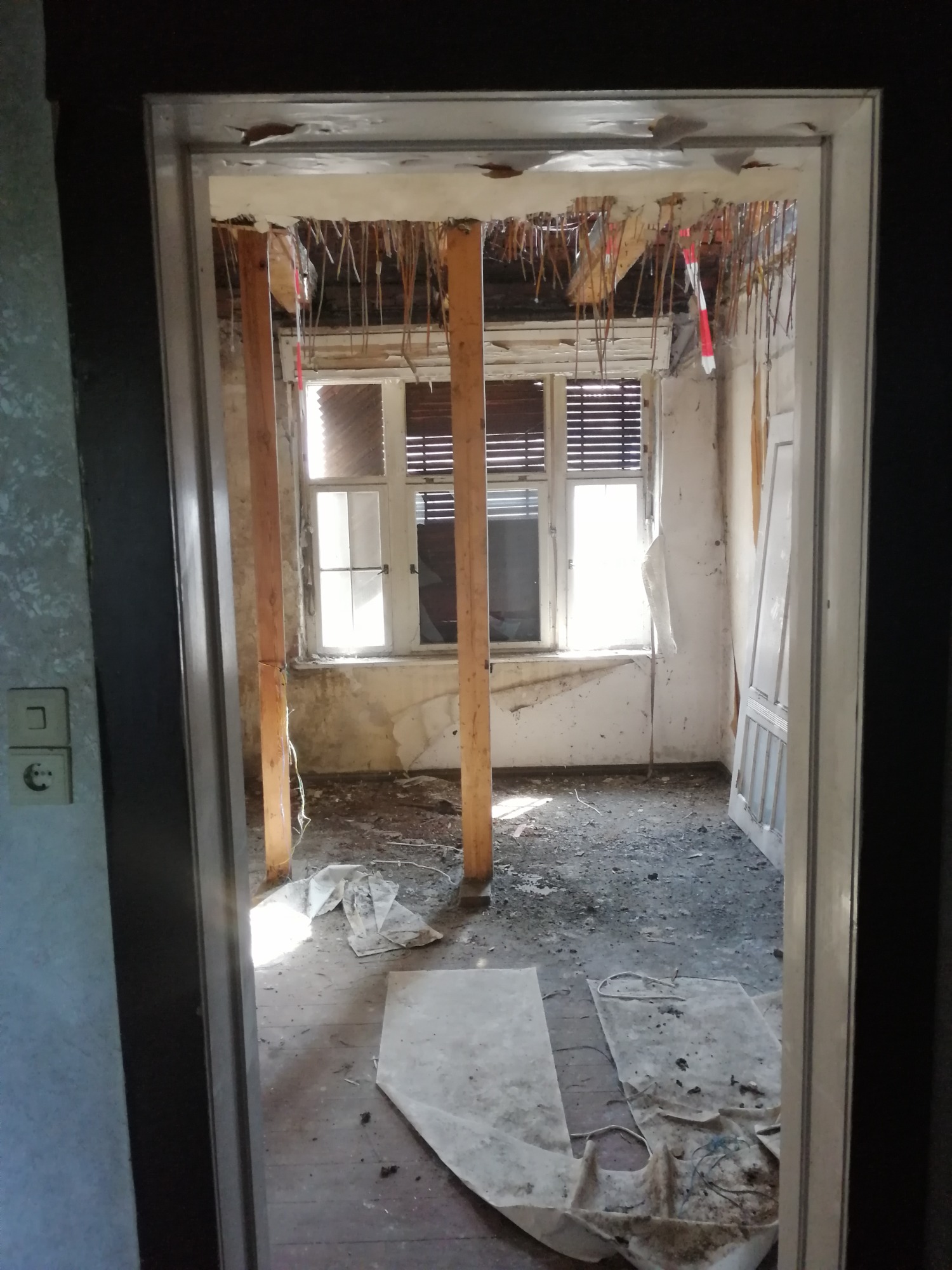

Abstützung im Gebäude Rathausstraße 11 – Sicherungsmaßnahme wegen Einsturzgefahr

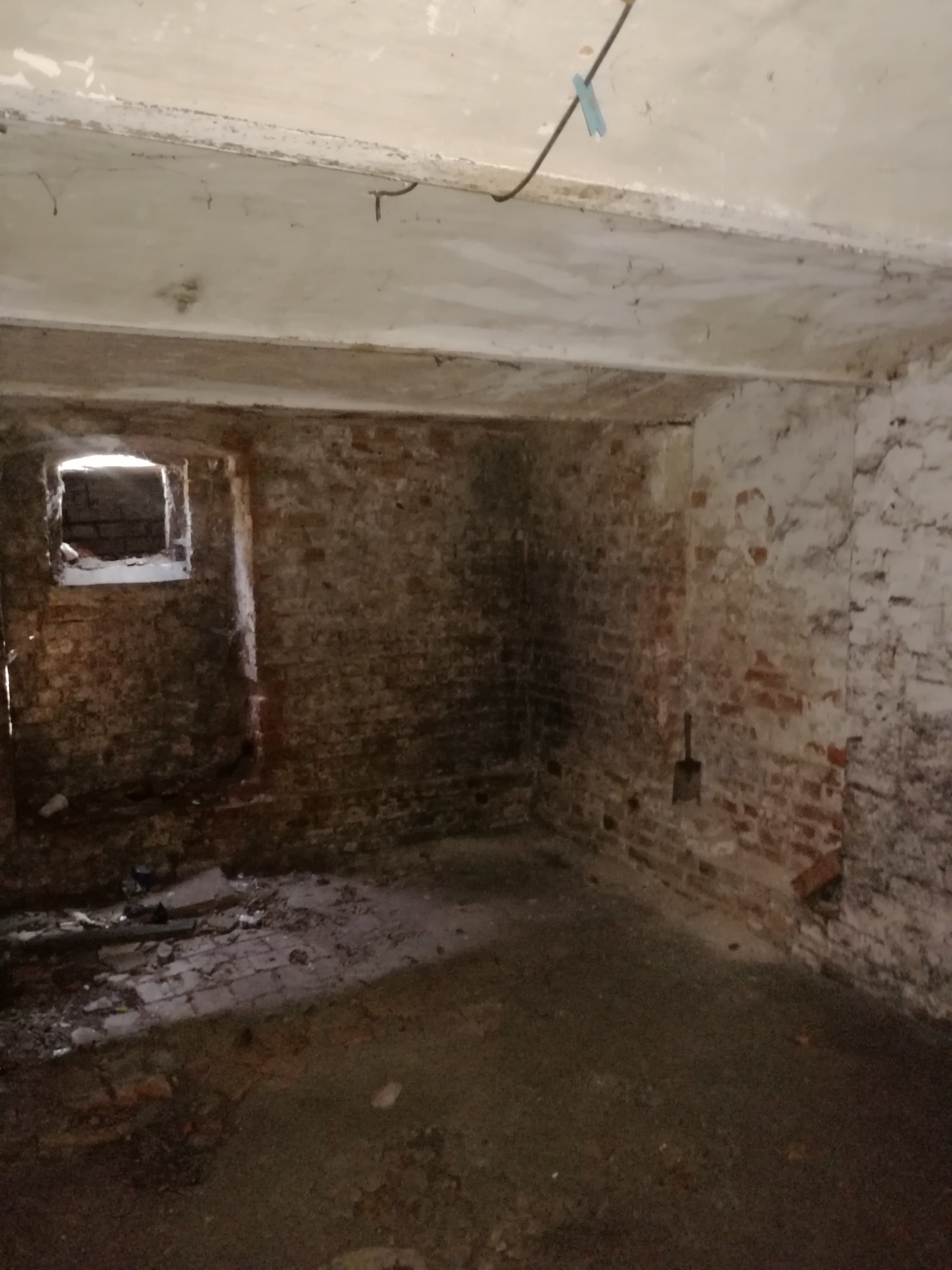

Keller mit Gewölbedecke Rathausstraße 11 – historischer Bestand mit Stampflehmboden

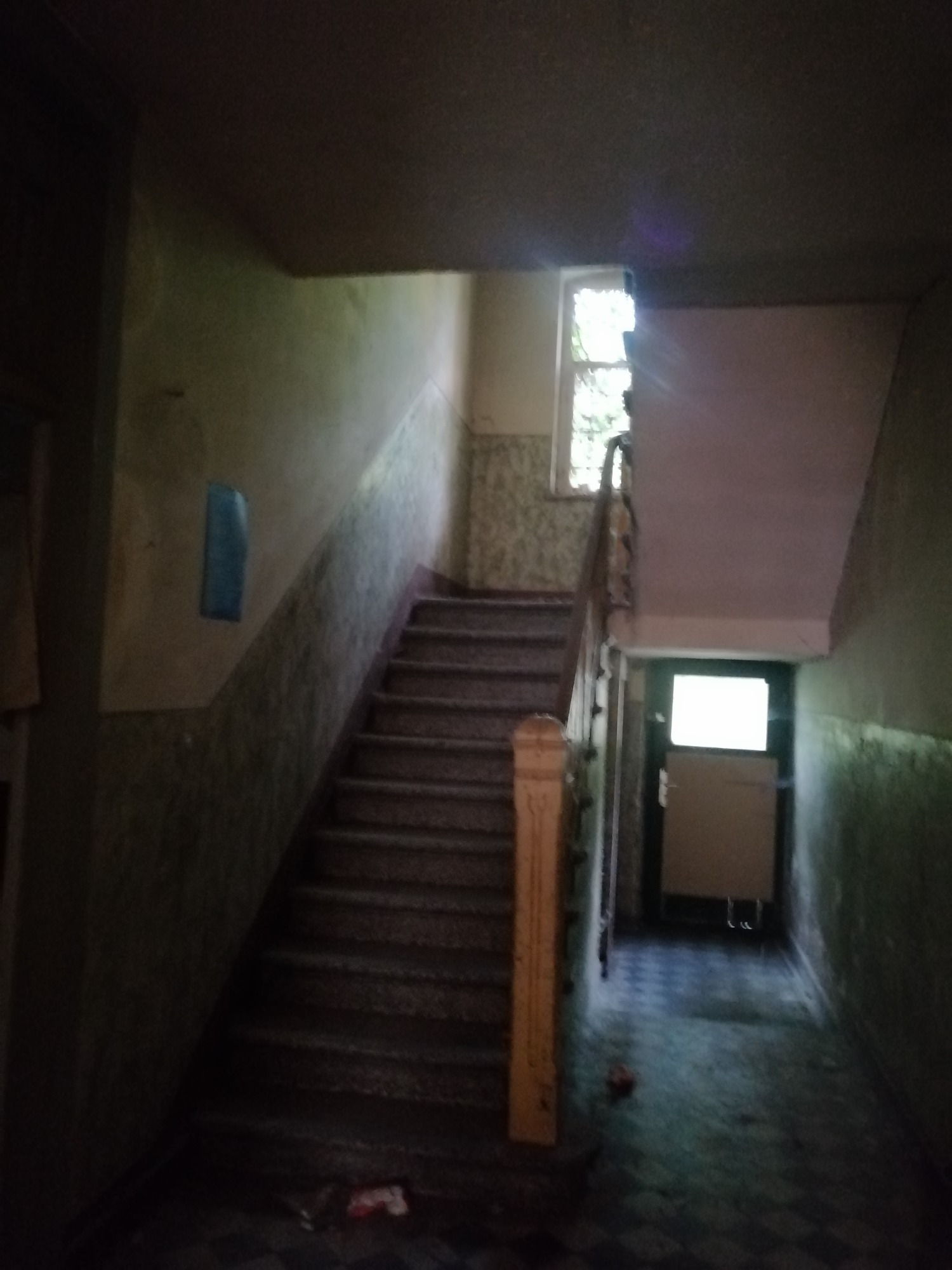

Treppenhaus eines Altbaus in Wittenberge mit massiver Bauweise vor der Sanierung.

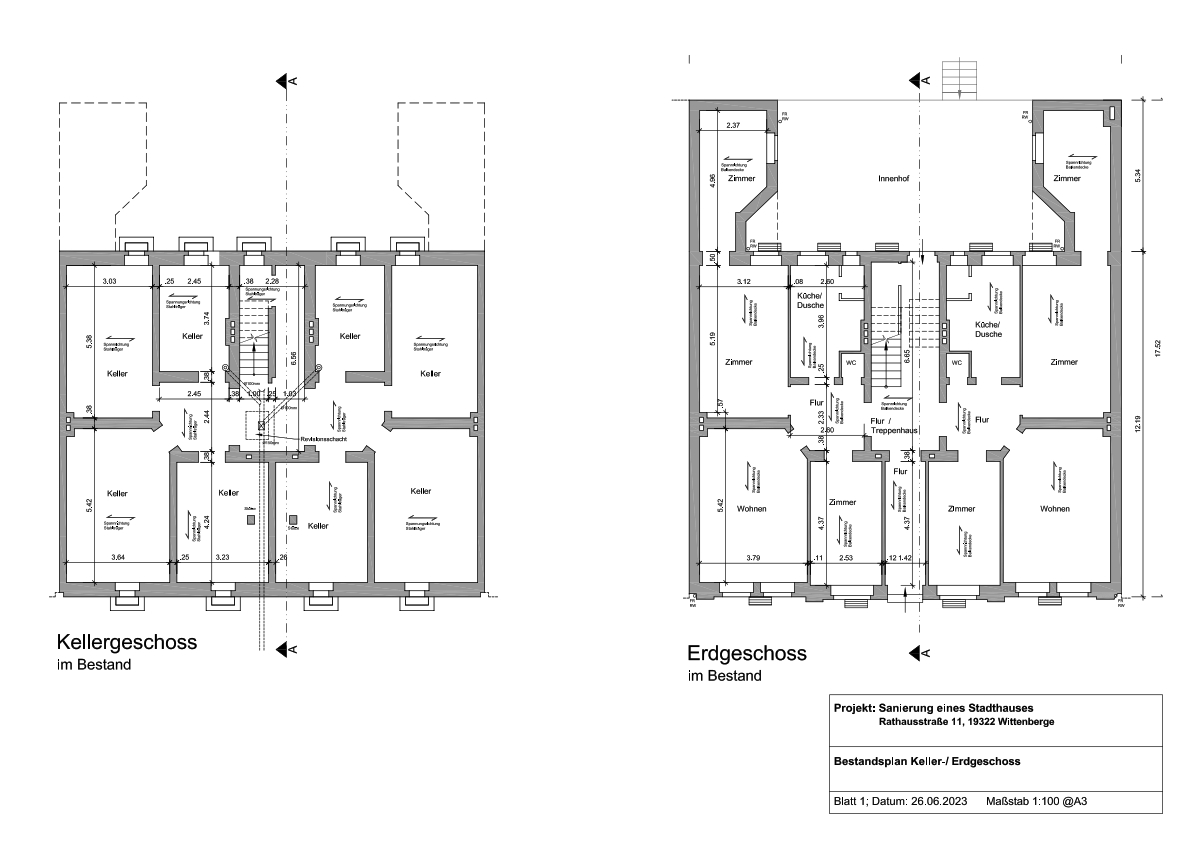

Bestandspläne Keller und Erdgeschoss Rathausstraße 11 – erstellt aus 3D-Laserscanning

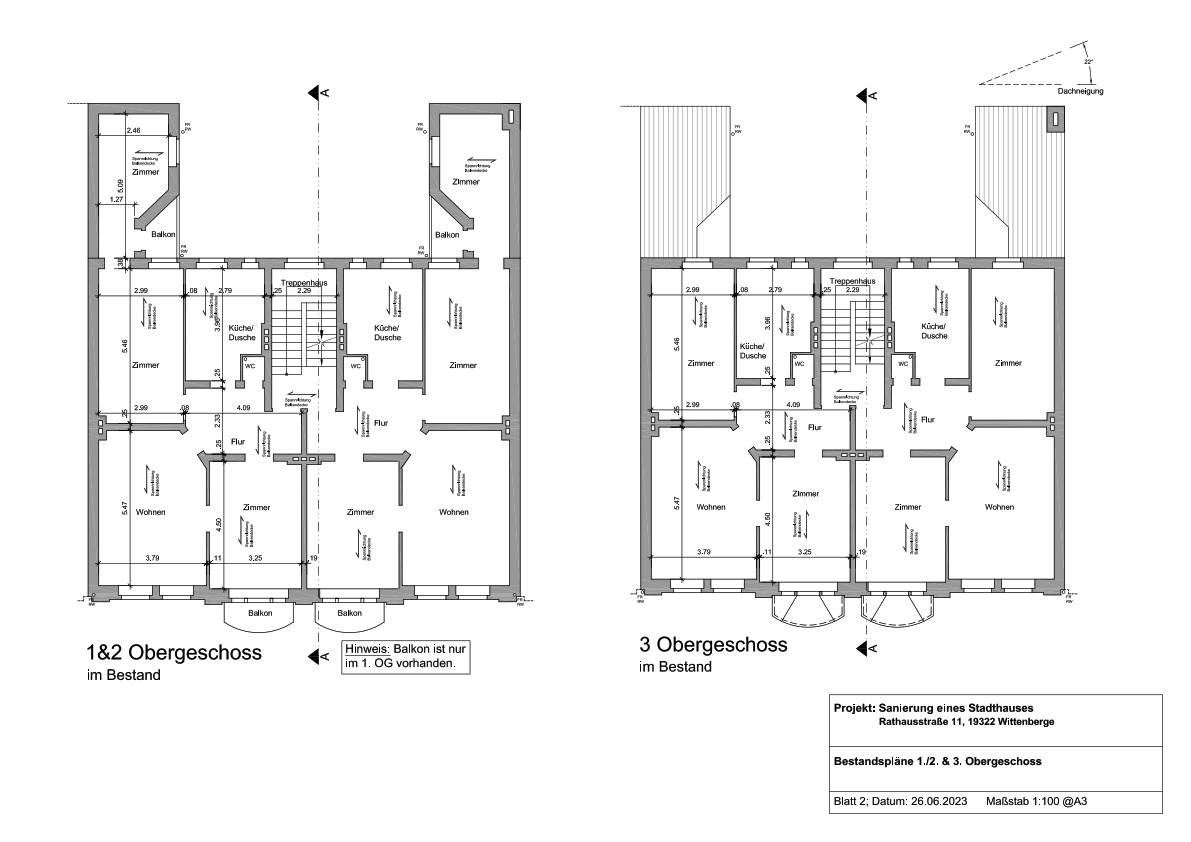

Bestandspläne 1., 2. und 3. Obergeschoss Rathausstraße 11 – erstellt aus 3D-Laserscanning

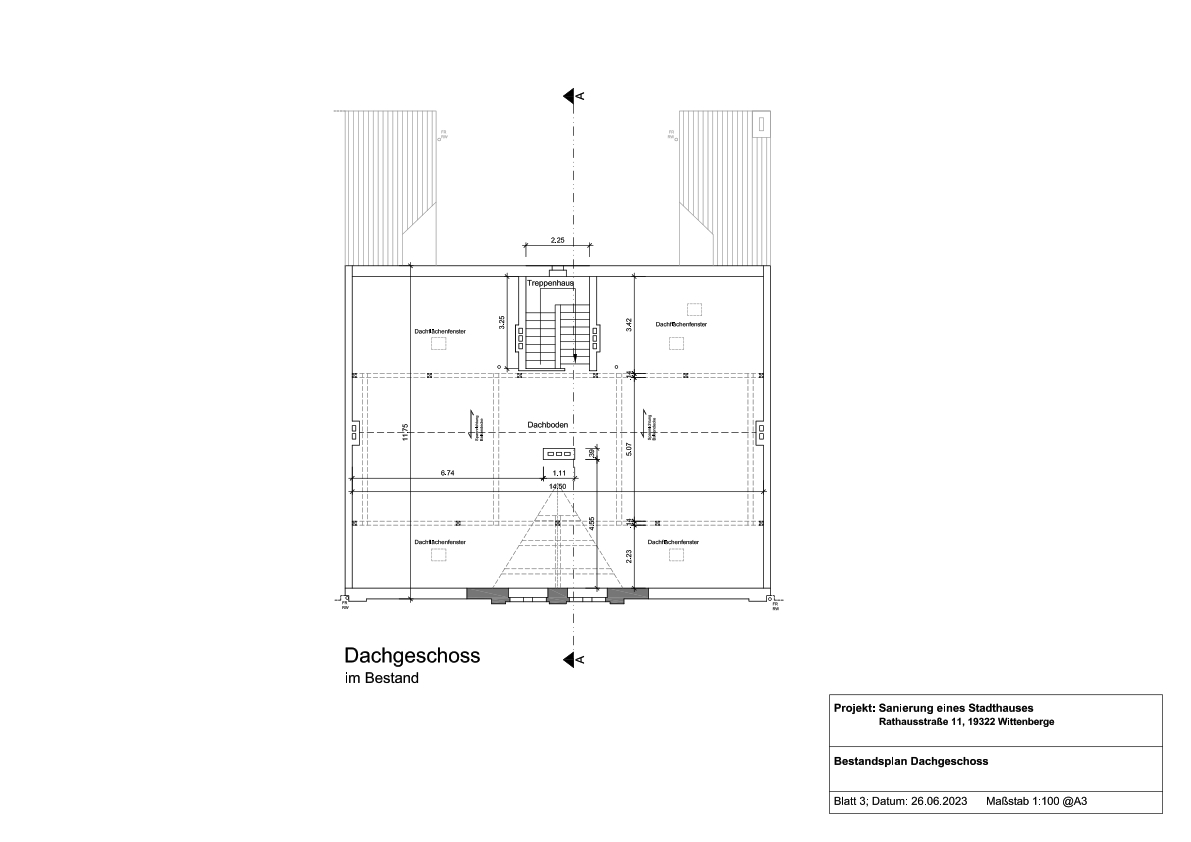

Bestandsplan Dachgeschoss Rathausstraße 11 – erstellt aus 3D-Laserscanning

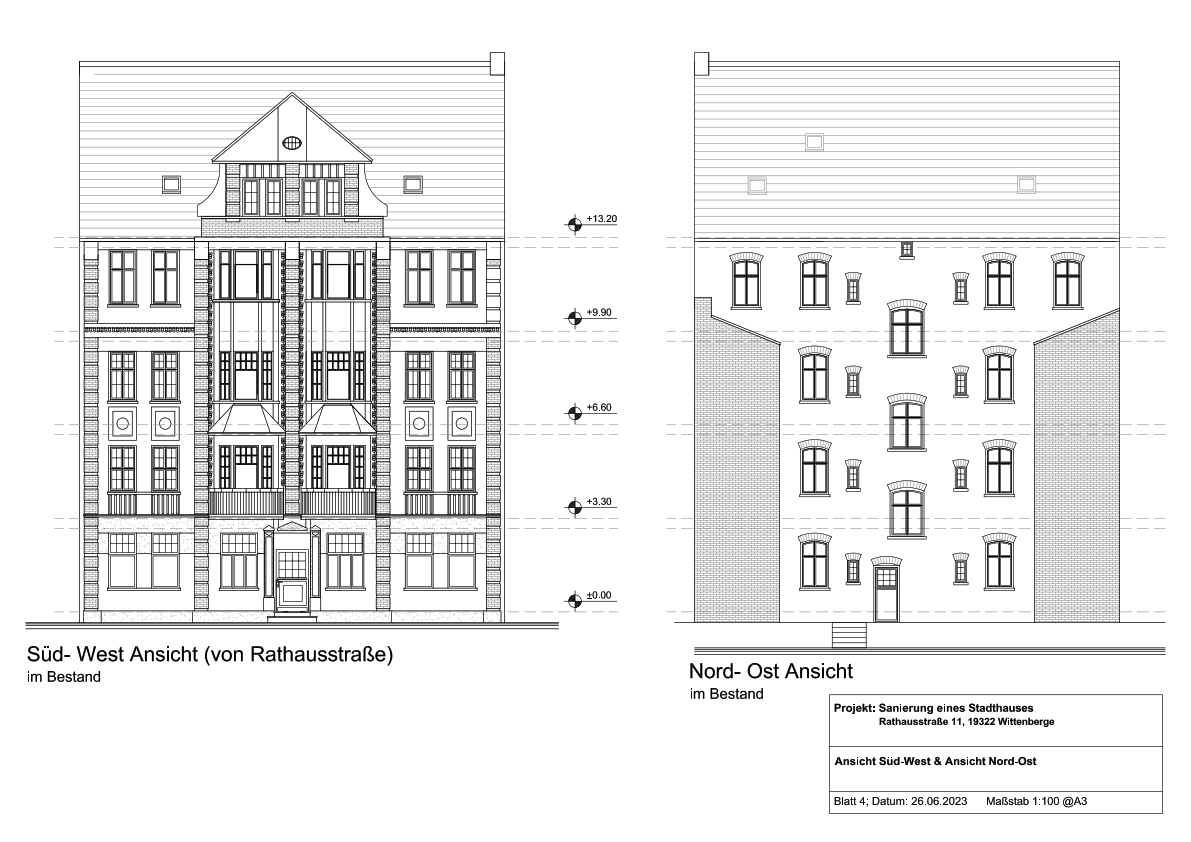

Gebäudeansichten Vorder- und Rückseite Rathausstraße 11 – erstellt aus 3D-Laserscanning

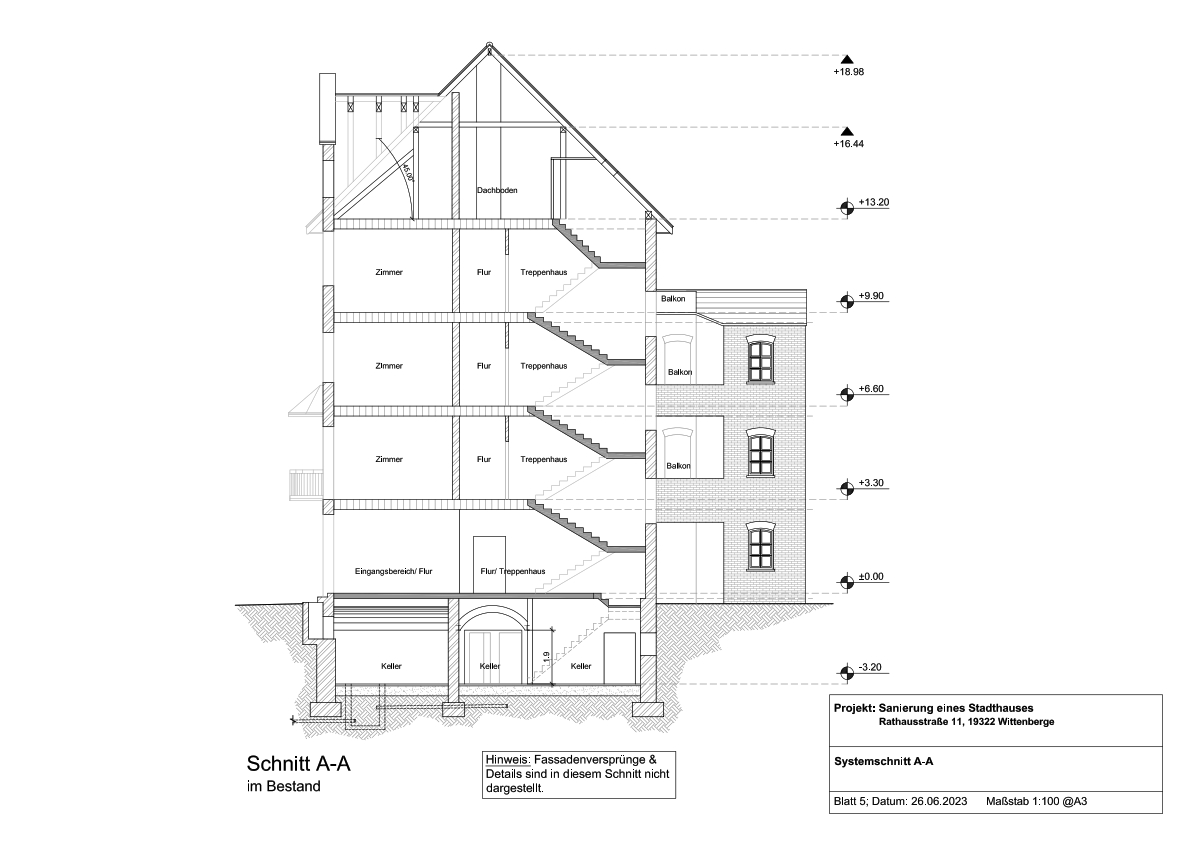

Gebäudeschnitt Rathausstraße 11 – erstellt aus 3D-Laserscanning-Daten

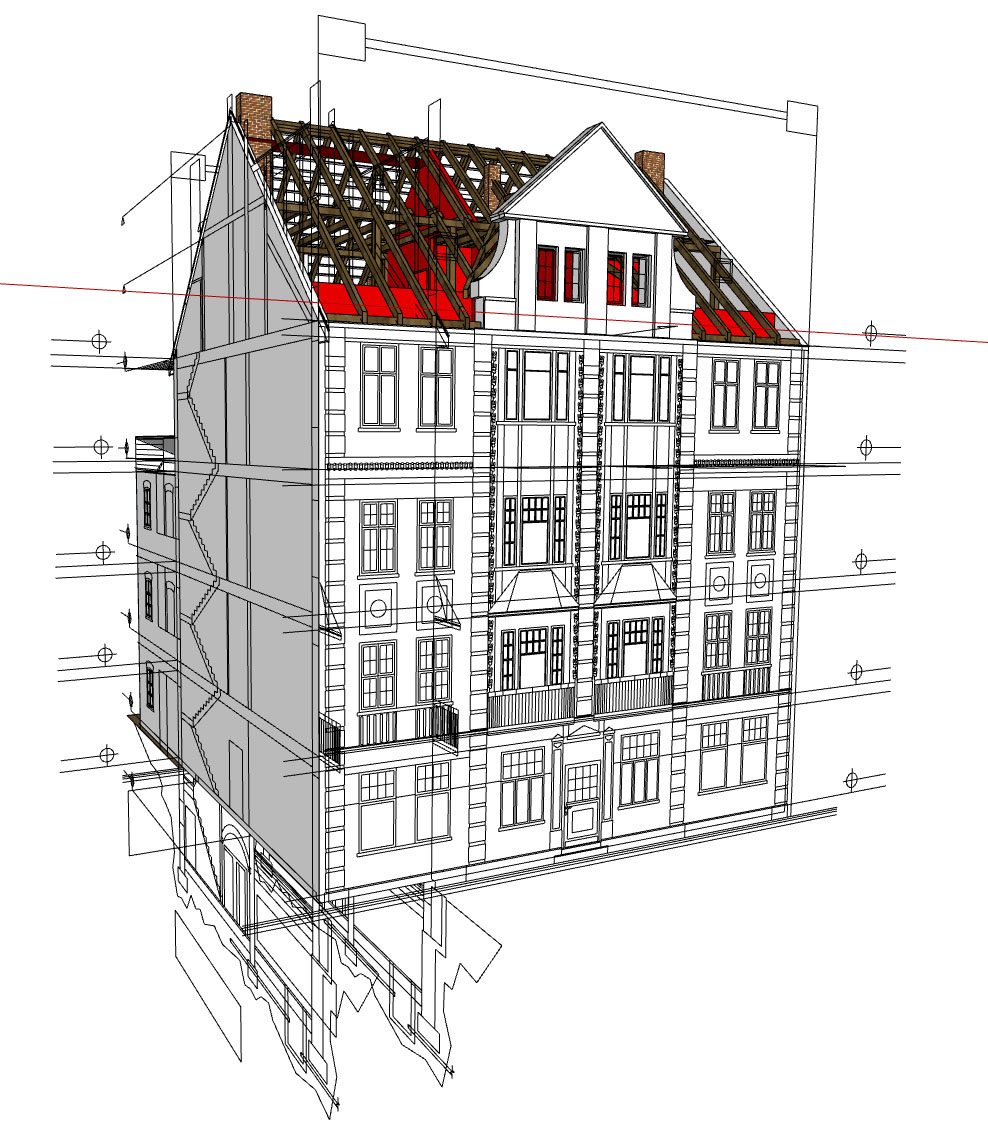

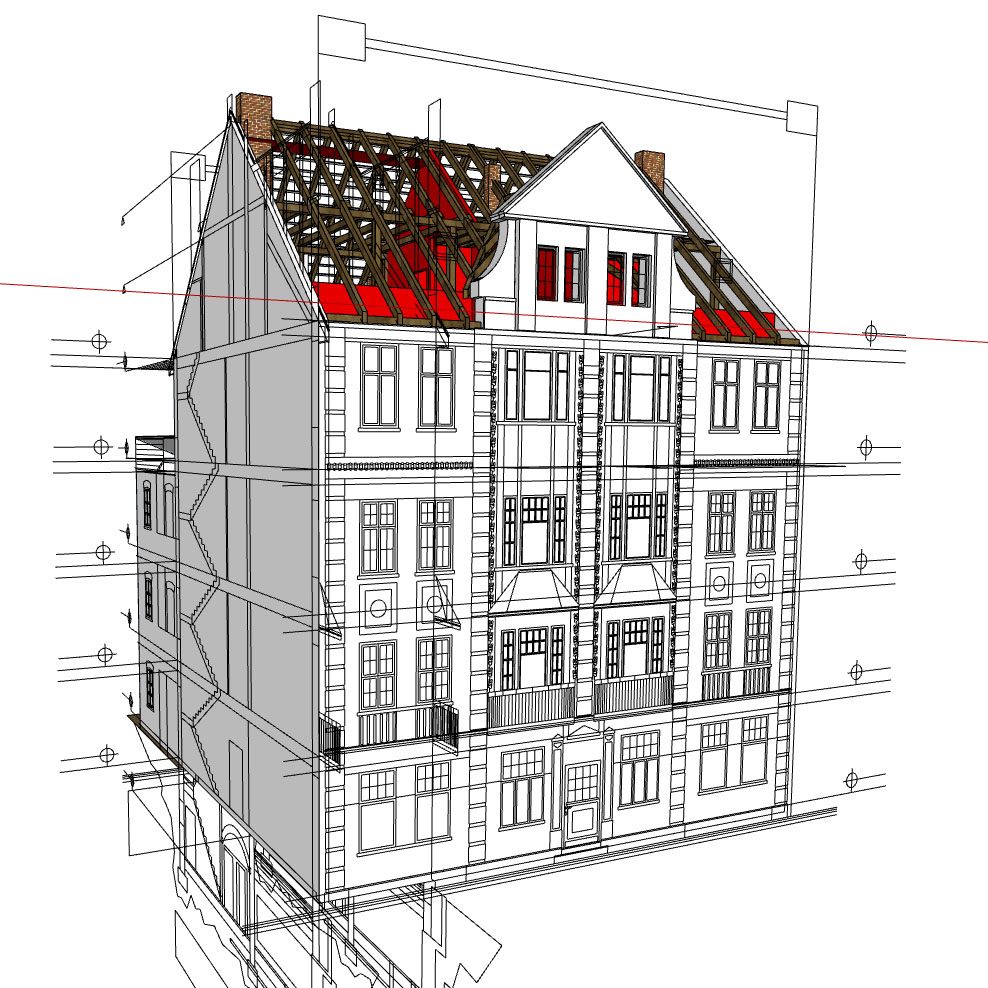

3D-BIM-Modell Rathausstraße 11 – erstellt aus Laserscanning-Daten

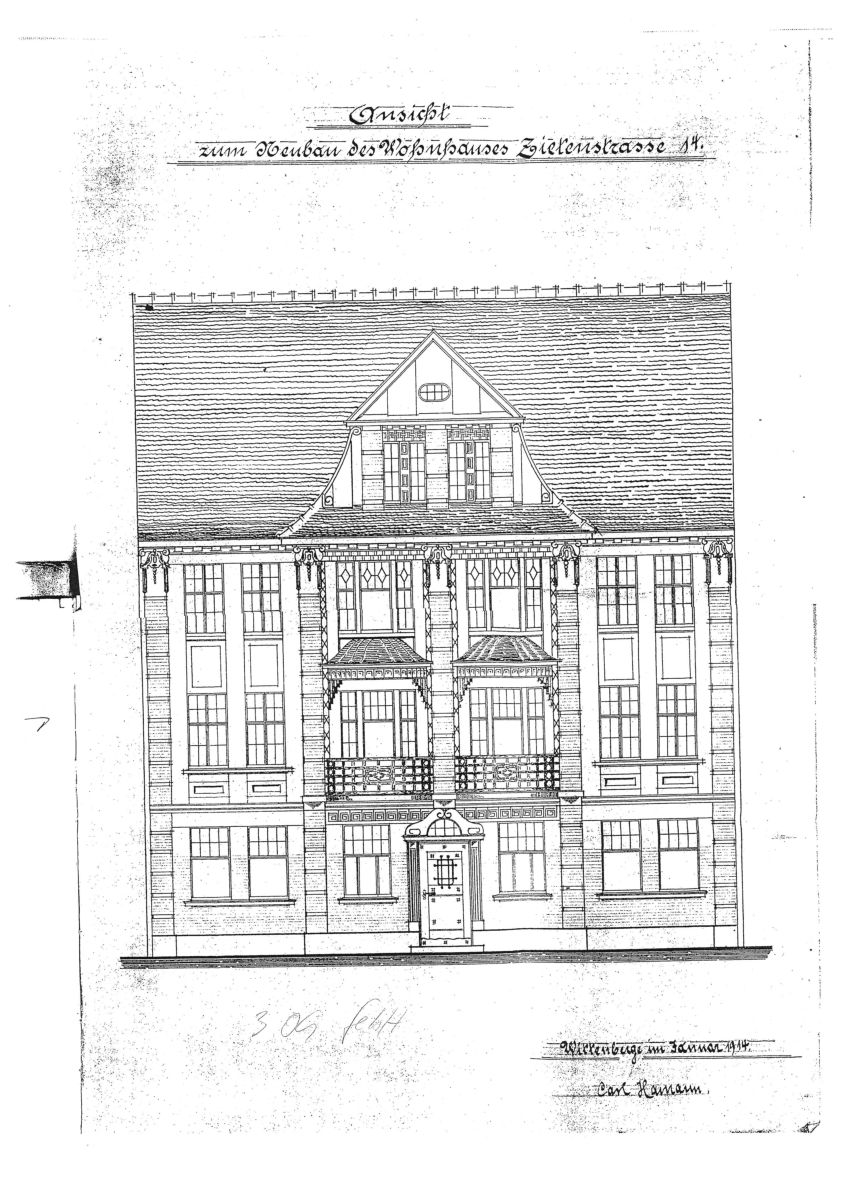

Historischer Bestandsplan aus dem Stadtarchiv Wittenberge – Fassade des Gebäudes (unvollständig)

Die Planung des Bestandsgebäudes

Unser Ziel war es die Raumaufteilung zu verbessern, um modernen und angenehmen Wohnraum zu schaffen.

Mit der guten Zusammenarbeit mit dem Denkmalschutzamt, haben wir erfolgreich Kompromisse gefunden, um die strengen Auflagen für die Sanierung in eine für uns positive Richtung zu lenken.

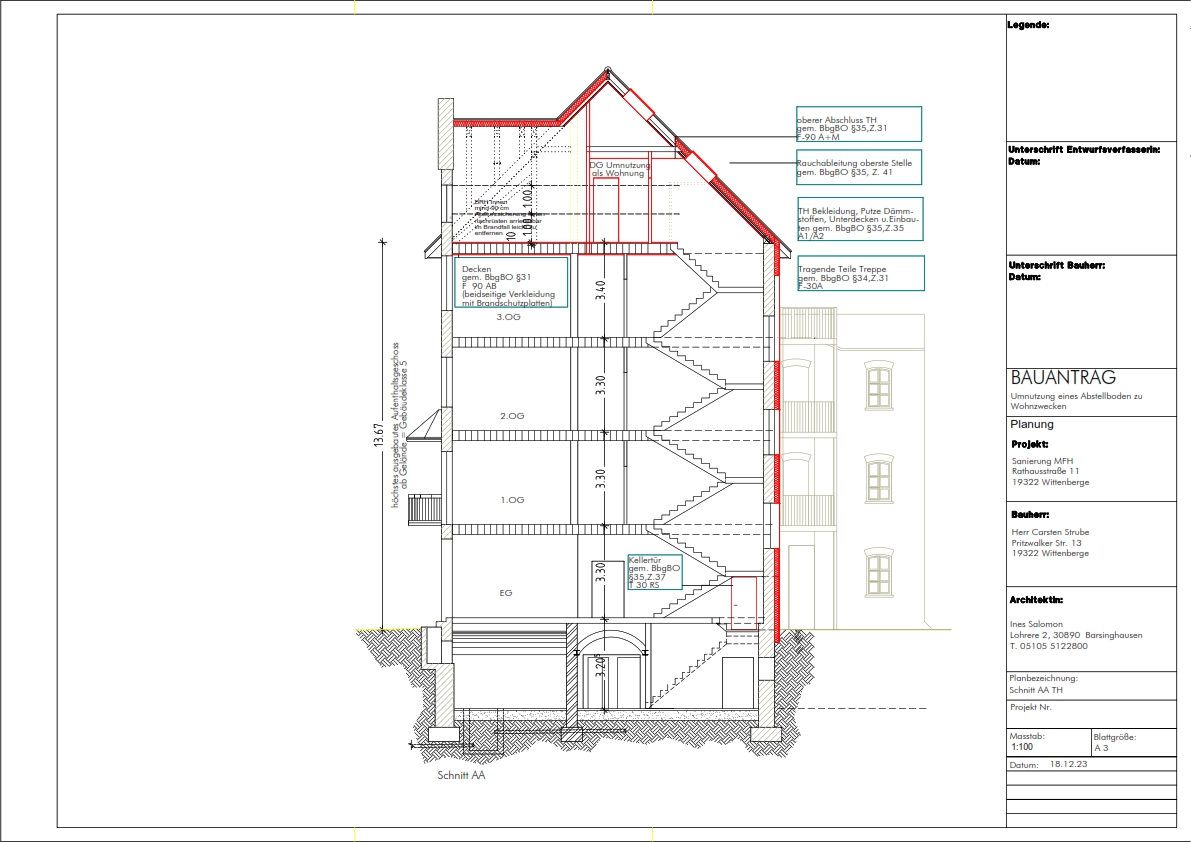

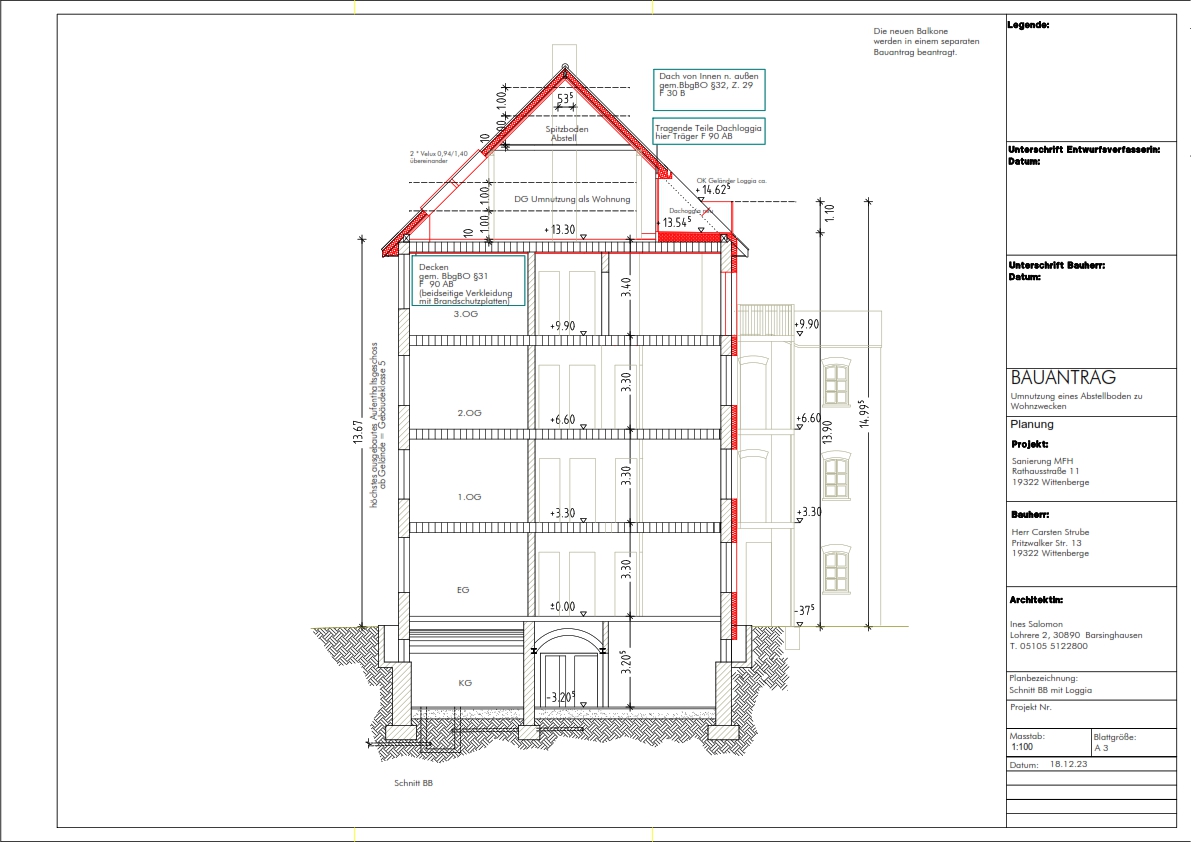

Bauantrag - Schnitt zur Umnutzung des Dachbodens

Bauantrag - Schnitt zur Darstellung der neuen Wärmedämmung

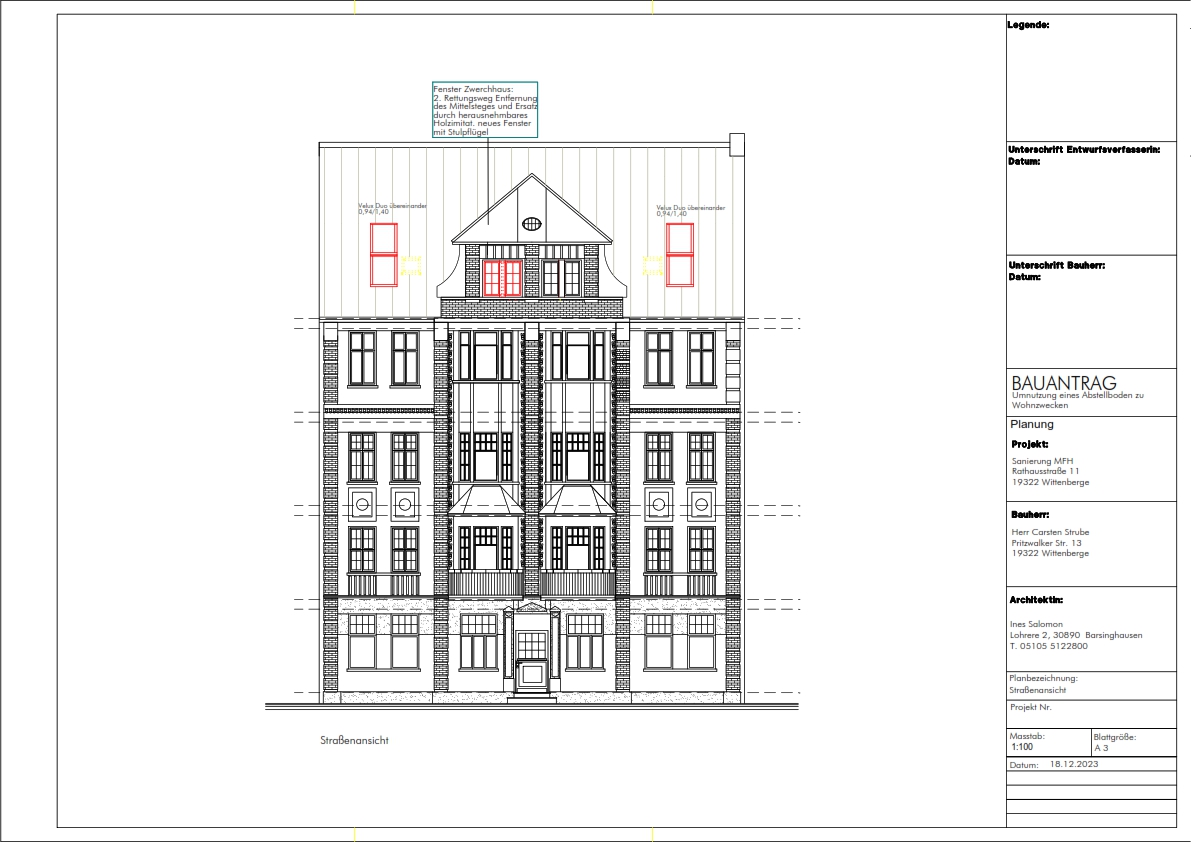

Bauantrag - Antrag auf neuen Fluchtweg im Dachgeschoß

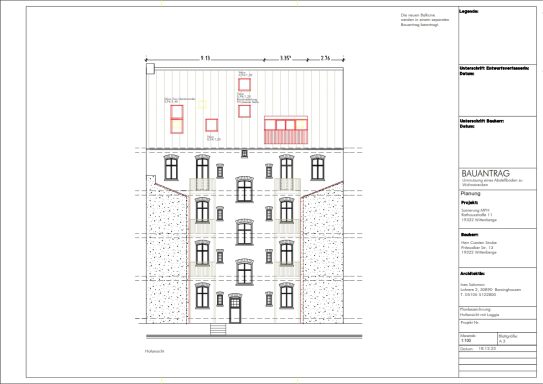

Bauantrag - Rückansicht mit Antrag auf neue Balkone, Dachloggia und Dachflächenfenstern

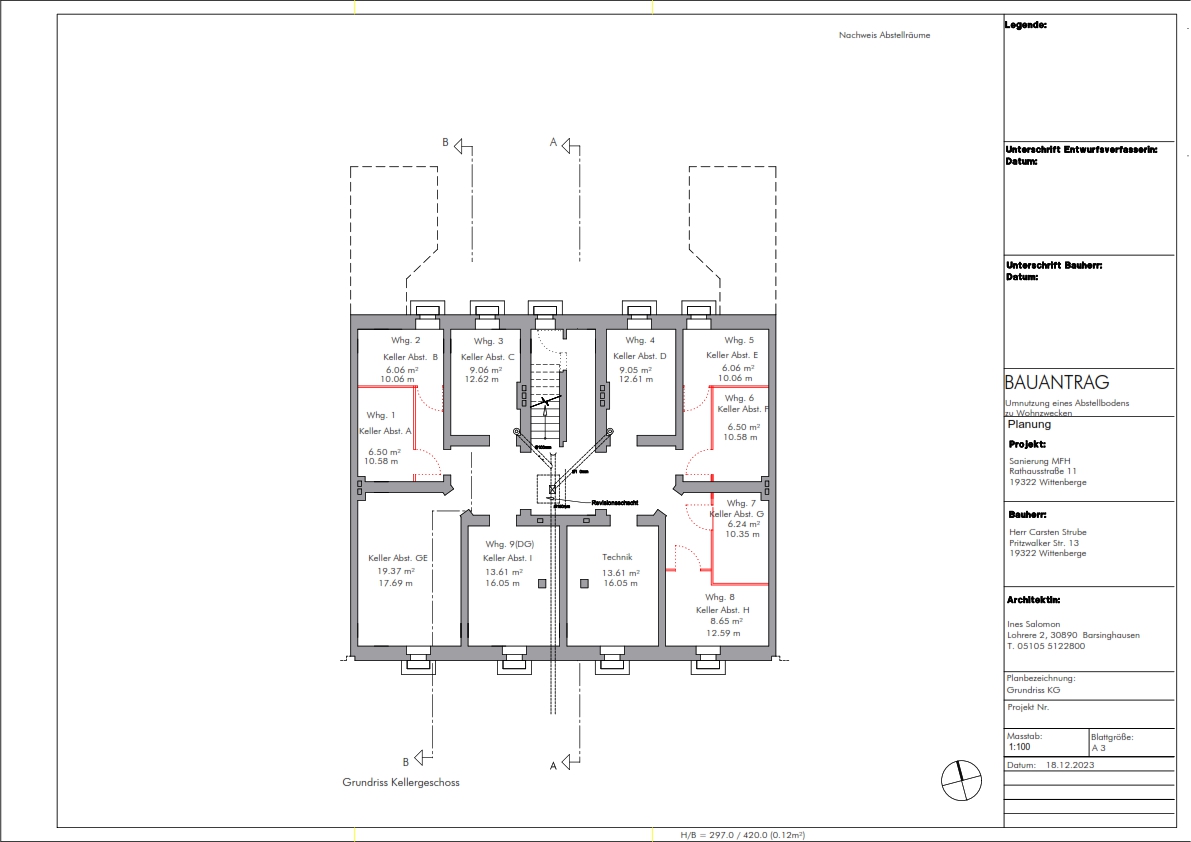

Bauantrag - neue Raumaufteilung des Kellers

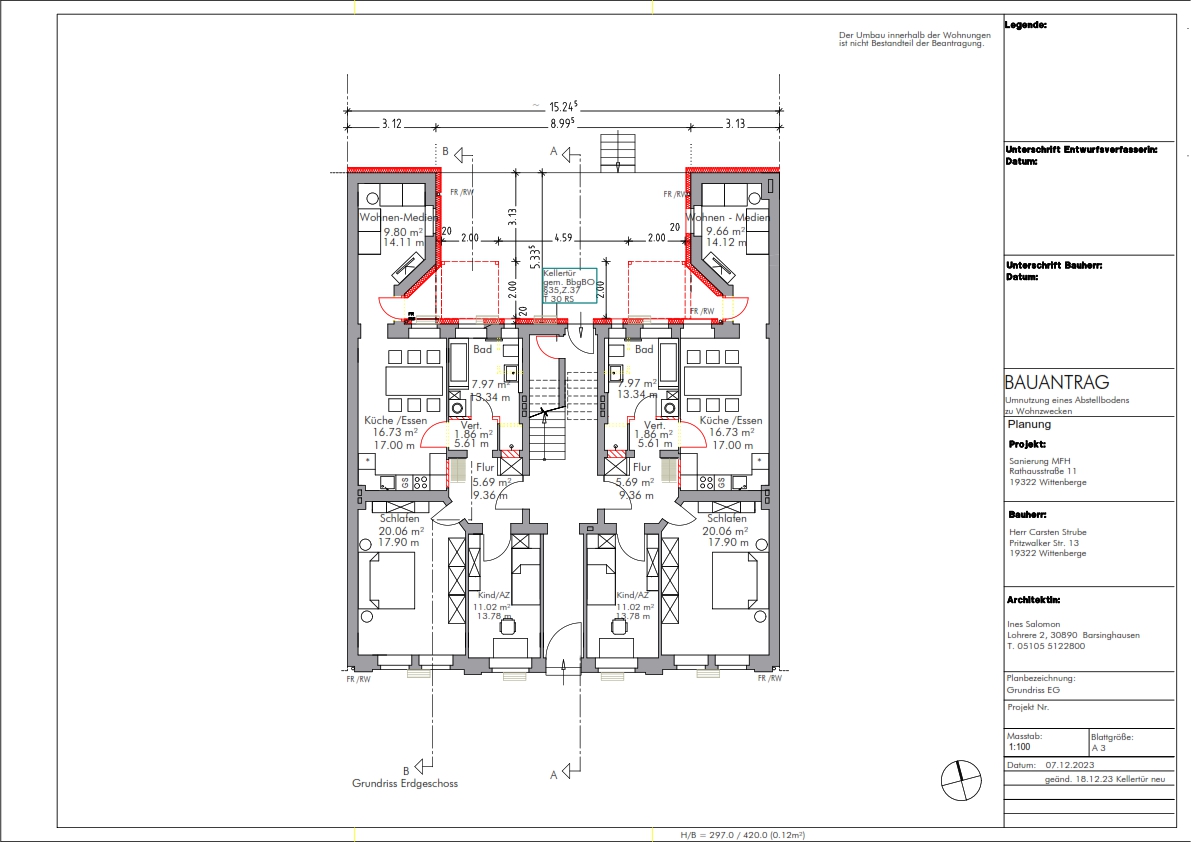

Bauantrag - neue Raumaufteilung der Regelgeschosse

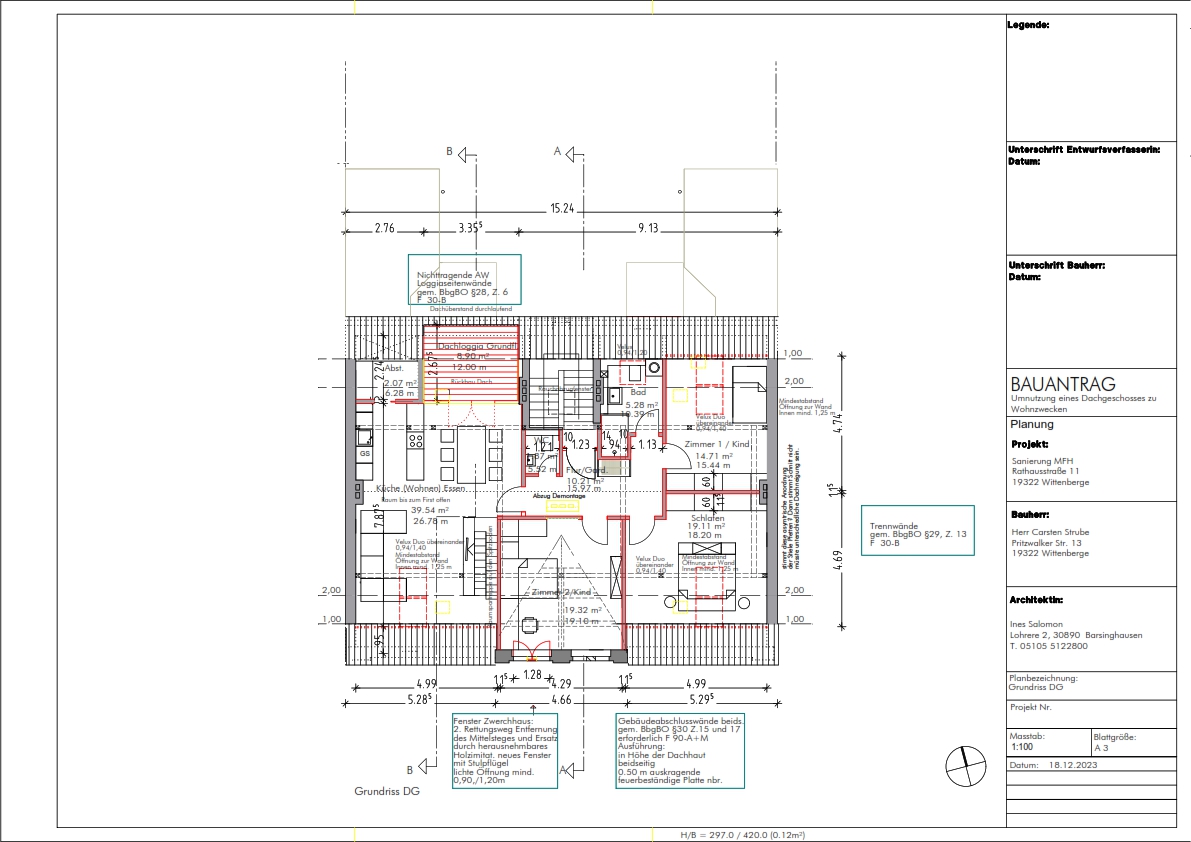

Bauantrag - neue Raumaufteilung des Dachgeschosses
